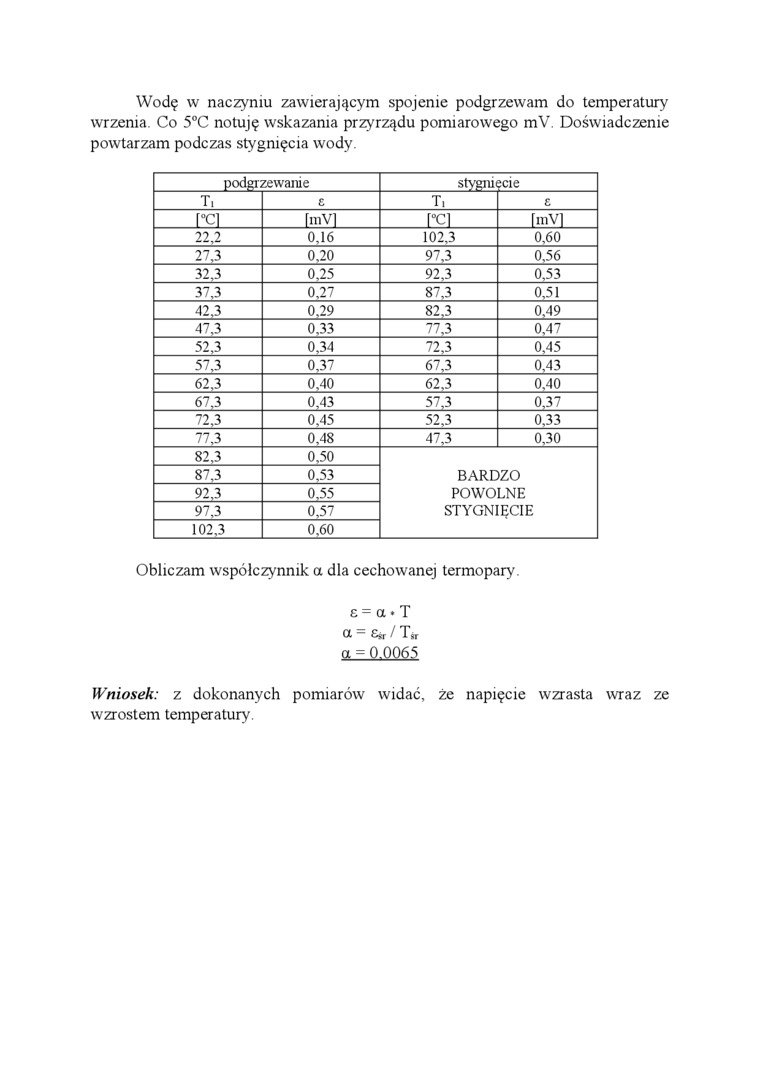

Wodę w naczyniu zawierającym spojenie podgrzewam do temperatury wrzenia. Co 5°C notuję wskazania przyrządu pomiarowego mV. Doświadczenie powtarzam podczas stygnięcia wody.

podgrzewanie		stygniecie
T,	e	T,	£
f°c]	fniV]	f°ci	[mV1
22,2	0,16	102,3	0,60
27,3	0,20	97,3	0,56
32,3	0,25	92,3	0,53
37,3	0,27	87,3	0,51
42,3	0,29	82,3	0.49
47,3	0,33	77,3	0,47
52,3	0,34	72,3	0,45
57,3	0,37	67,3	0,43
62,3	0,40	62,3	0.40
67,3	0,43	57,3	0,37
72,3	0,45	52,3	0,33
77,3	0,48	47,3	0,30
82,3	0,50	BARDZO POWOLNE STYGNIĘCIE
87,3	0,53
92,3	0,55
97,3	0,57
102,3	0,60

Obliczam współczynnik a dla cechowanej termopary.

£ = a * T a = £jr / T*_r Ct - Q,QQ65

wraz ze

Wniosek: z dokonanych pomiarów widać, że napięcie wzrasta wzrostem temperatury.
