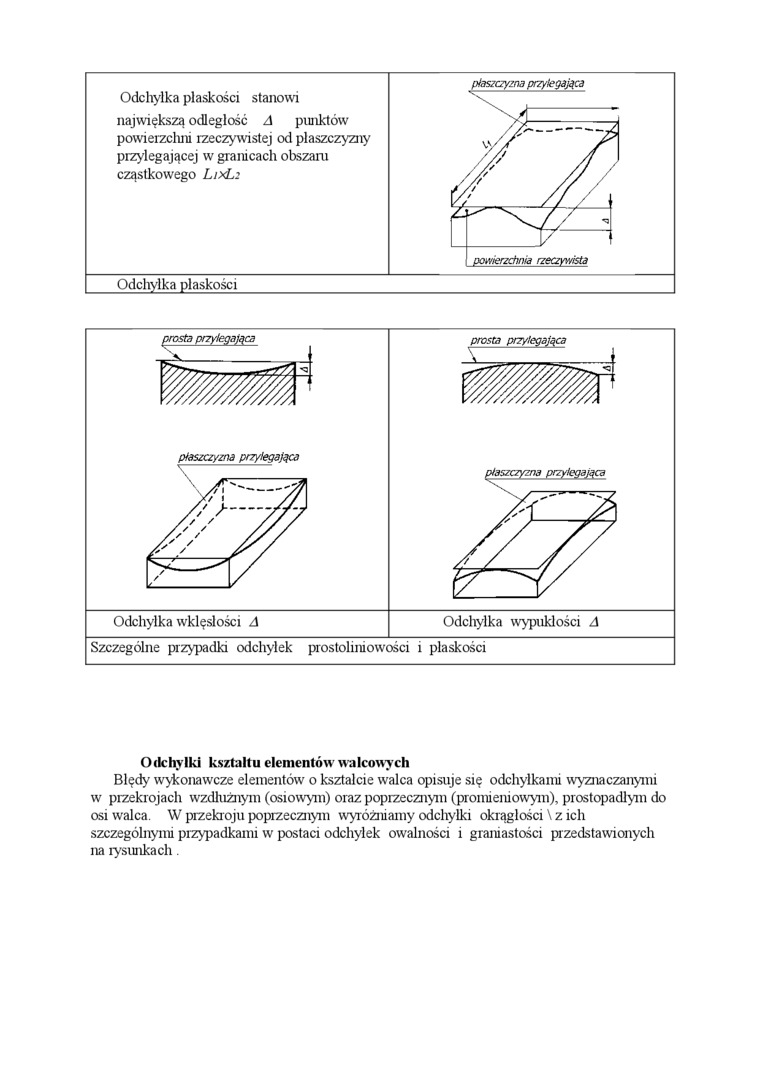

Odchyłka plaskości stanowi największa odległość A punktów powierzchni rzeczywistej od płaszczyzny przylegającej w granicach obszaru cząstkowego Z,rxŁr

płaszczyzna przylegająca

N. / / "5

powierzchnia rzeczywista

Odchyłka plaskości

Odchyłki kształtu elementów walcowych

Błędy wykonawcze elementów o kształcie w'alca opisuje się odchyłkami wyznaczanymi w przekrojach wzdłużnym (osiowym) oraz poprzecznym (promieniowym), prostopadłym do osi walca. W przekroju poprzecznym wyróżniamy odchyłki okrągłości \ z ich szczególnymi przypadkami w postaci odchyłek owalności i graniastości przedstawionych na rysunkach.
