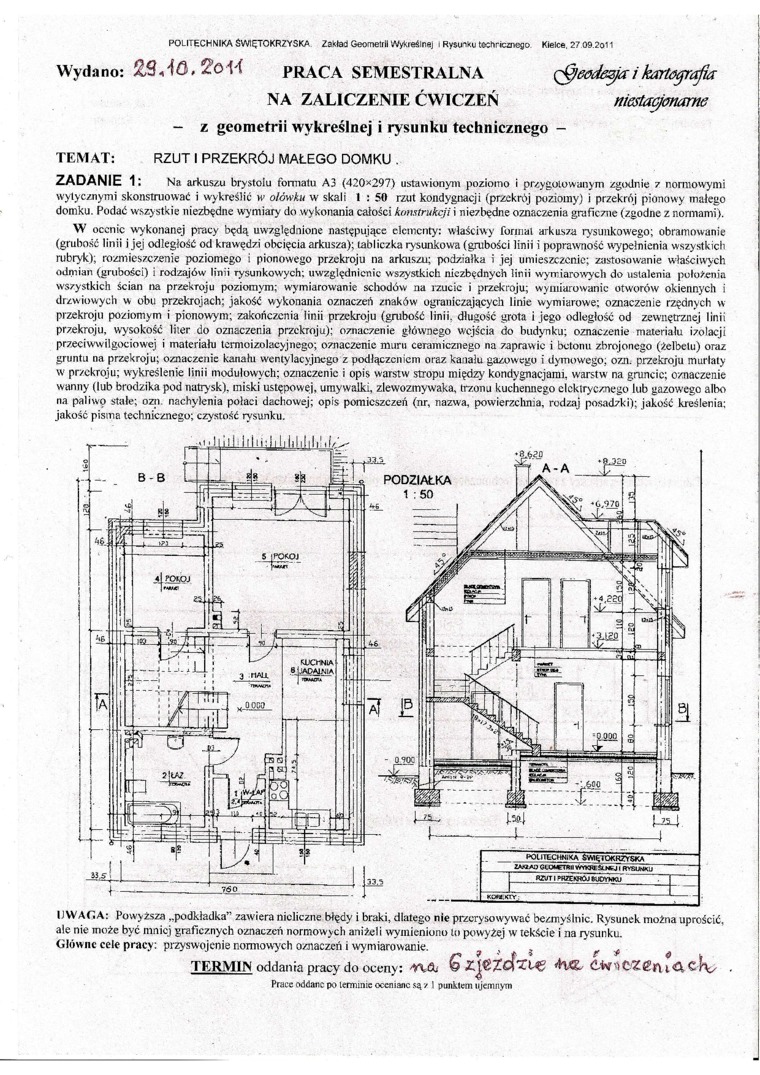

POLITECHNIKA ŚWIĘTOKRZYSKA Zasted Geometry Wykiailnej I Rysunku tOiOricmeso Kielce. 27 09.2oi 1

Wydano: ZSJó. 2oU PRACA SEMESTRALNA    ^eodeyaikartografia

NA ZALICZENIE ĆWICZEŃ    niestacjonarne

- l geometrii wykreślnej i rysunku technicznego -

TEMAT:    RZUT I PRZEKRÓJ MAŁEGO DOMKU .

ZADANIE 1:    Na arkus/u brystolu formatu A3 (420*297) ustawionym poziomo i przygotowanym zgodnie 7 normowymi

wytycznymi skonstruować i wykreślić w ołówku w skali 1 : 50 rzut kondygnacji (przekrój poziomy) i przekrój pionowy małego domku. Podać wszystkie niezbędne wymiary do wykonania całości konstrukcji i niezbędne oznaczenia graficzne (zgodne z normami).

W ocenie wykonanej pracy będą uwzględnione następujące elementy: właściwy format arkusza rysunkowego; obramowanie (grubość linii j jej odległość od krawędzi obcięcia arkusza); tabliczka rysunkowa (grubości linii i poprawność wypełnienia wszystkich rubryk); rozmieszczanie poziomego i pionowego przekroju na arkuszu; podz.ialka i jej umieszczenie; zastosowanie właściwych odmian (grubości) i rodzajów linii rysunkowych; uwzględnienie wszystkich niezbędnych linii wymiarowych do ustalenia położenia wszystkich ścian na przekroju poziomym; wymiarowanie schodów na rzucie i przekroju; wymiarowanie otworów okiennych i drzwiowych w obu przekrojach; jakość wykonania oznaczeń znaków ograniczających linie wymiarowe; oznaczenie rzędnych w przekroju poziomym i pionowym; zakończenia linii przekroju (grubość linii, długość grota i jego odległość od zewnętrznej linii przekroju, wysokość liter do oznaczenia przekroju); oznaczenie głównego wejścia do budynku; oznaczenie materiału izolacji przeciwwilgociowej i materiału termoizolacyjnego; oznaczenie muru ceramicznego na zaprawie i betonu zbrojonego (Żelbetu) oraz gruntu na przekroju; oznaczenie kanału wentylacyjnego z podłączeniem oraz kanału gazowego i dymowego; ozji. przekroju murłaty w przekroju; wykreślenie linii modułowych; oznaczenie i opis warstw stropu między' kondygnacjami, warstw na gruncie; oznaczenie wanny (lub brodzika pod natrysk), miski ustępowej, umywalki, zlewozmywaka, trzonu kuchennego elektrycznego lub gazowego albo na paliwo stałe; ozn nachylenia połaci dachowej; opis pomieszczeń (nr, nazwa, powierzchnia, rodzaj posadzki); jakość kreślenia: jakość pisma technicznego; czystość rysunku.

UWAGA: Powyższa „podkładka” zawiera nieliczne błędy i braki, dlatego nie przerysowywać bezmyślnie. Rysunek można uprościć, ale nie może być mniej graficznych oznaczeń normowych aniżeli wymieniono lo powyżej w tekście i na rysunku.

Główne cele pracy: przyswojenie normowych oznaczeń i wymiarowanie.    ? }    }    f f

TERMIN oddania pracy do oceny: /W& ^    ĆW')C%{?r\ t A C^V

Prace oddane po terminie oceniane są / 1 punkiem ujemnym
