	Prostowniki

1. Celem wiczenia jest zapoznanie si z ukadami prostowniczymi jedno i trójfazowymi w ukadzie pófalowym i mostkowym.

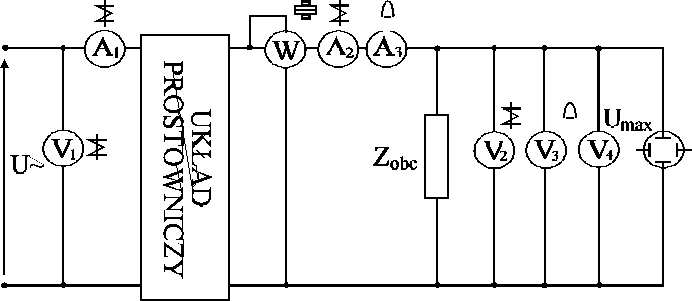

2. Ukad pomiarowy.

0x01 graphic

3. Tabela pomiarowa.

Rodzaj	Rodzaj				pomiary					obliczenia
prosto-	obci-	U₁	I₁	I₂	I₃	U₂	U₃	U₄	P	k_ksz	k_sz
wnika	enia	[V]	[A]	[A]	[A]	[V]	[V]	[V]	[W]	-	-
1-fazowy póokresowy	R RC	51 51	0,13 0,34	0,13 0,34	0,08 0,16	36 48	24 46	67 67	5 8	1,55 1,59	2 2
1-fazowy penookresowy	R RC	50 50	0,18 0,36	0,18 0,36	0,16 0,2	52 60	46 60	70 70	9 12	1,12 1,11	1,42 1,41
3-fazowy póokresowy	R RC	51 51	0,12 0,2	0,22 0,36	0,21 0,23	62 66	62 66	73 73	13 15	1,02 1,02	1,19 1,19
3-fazowy penookresowy	R RC	51 51	0,34 0,46	0,42 0,57	0,42 0,42	120 122	120 122	130 130	51 52	1 1	1,05 1,05

4. Obliczenia.

Wspóczynnik szczytu obliczamy na podstawie wzoru:

k_sz= | I_m|/ | I _sk | ;

natomiast wspóczynnik ksztatu:

k_ksz= | I_sk |/ | I_r | .

Warto maksymaln prdu obliczamy z wzoru:

| I |= | U_m |/ | Z | , gdzie Z jest impedancj odbiornika.

Warto prdu redniego i skutecznego obliczamy na podstawie tabeli 6.1 zamieszczonej w skrypcie na str.66.

Przykadowe obliczenia:

prostownik jednofazowy póokresowy

- obcienie R

| I_m |=
| I_r |=

| I_sk |=
k_ksz =
k_sz =

- obcenie RC

Z = 0x01 graphic
| I_m | =

| I_r |=
| I_sk |=

| k_ksz|=
| k_sz|=

5.Uwagi i wnioski.

Jak wida z tabeli, na wspóczynnik ksztatu oraz wspóczynnik szczytu nie maj wpywy elementy bierne takie jak cewka czy kondensator. Jednak elementy te maj ogromny wpyw na jako wyprostowanego napicia; poprawiaj jego ksztat. Budujc prostowniki dymy do tego, aby „wyprostowane” napicie miao ksztat zbliony do lini prostej. Uzyskujemy to stosujc filtry, które montowane s na wyjciu prostowników. Filtry gównie budowane s z elementów indukcyjnych i pojemnociowych. Stosujc take prostowanie penookresowe poprawiamy dwukrotnie jako wyprostowanego napicia. Jednak najoptymalniejszym prostownikiem jest ukad trójfazowy penookresowy. Stosowane s one powszechnie na PKP.
