przy użyciu mikroskopu wyposażonego w okular mikrometryczny, który umożliwia dokonanie pomiaru wielkości obrazu rzeczywistego wytworzonego przez obiektyw, oraz przy użyciu mikroskali.
Ćwiczenie 405.
Gr. Lab.
Wyznaczanie powiększenia obiektywu mikroskopu
i pomiar małych odległości.
Celem ćwiczenia jest wyznaczenie powiększenia obiektywu mikroskopu
przy użyciu mikroskopu wyposażonego w okular mikrometryczny, który umożliwia dokonanie pomiaru wielkości obrazu rzeczywistego wytworzonego przez obiektyw, oraz przy użyciu mikroskali.
Powiększenie liniowe obiektywu mikroskopu wyraża się następującym wzorem:
l0-długość obrazu
l -długość przedmiotu,
i tym właśnie wzorem posłużymy się w pierwszej części doświadczenia.
Przy pomiarze małych odległości wielkość wybranego obiektu określaliśmy mierząc długość jego obrazu za pomocą śruby mikrometrycznej. Przekształcając powyższy wzór na powiększenie liniowe obiektywu i korzystając z obliczonego w pierwszej części powiększenia mikroskopu obliczamy długość wybranego przedmiotu, przy czym:
d -długość przedmiotu
d0-długość obrazu
p -obliczone wcześniej powiększenie.
Część pierwsza.
Symbole:
a1 -położenie początkowe krzyża nici (na początku odcinka pomiarowego)
a2 -położenie końcowe krzyża nici
Dl0-grubość linii mikroskali widzianej za pomocą mikroskopu
Dl -grubość linii skali okularu
Lp. |
L [mm] |
Dl [mm]
|
A1 [mm] |
a2 [mm] |
l0 [mm] |
Dl0 [mm] |
p |
1. |
1,23 |
0,01 |
0 |
10 |
10 |
0,15 |
8,1300813 |
2. |
2,45 |
0,01 |
0 |
20 |
20 |
0,15 |
8,1632653 |
3. |
3,69 |
0,01 |
0 |
30 |
30 |
0,15 |
8,1300813 |
4. |
4,94 |
0,01 |
0 |
40 |
40 |
0,15 |
8,0971660 |
5. |
6,14 |
0,01 |
0 |
50 |
50 |
0,15 |
8,1433225 |
6. |
7,41 |
0,01 |
0 |
60 |
60 |
0,15 |
8,0971660 |
Przykładowe obliczenia powiększenia obiektywu mikroskopu :
Średnia wartość powiększenia :
Pśr=8,126847
Część druga.
Rysunek:

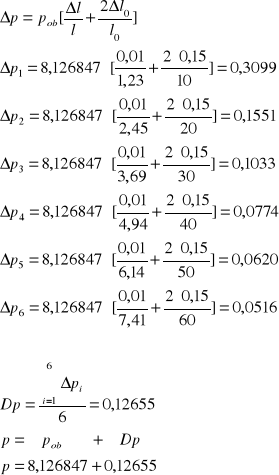

Rachunek błędów :
