WYŻSZA SZKOŁA MORSKA W SZCZECINIE WYDZIAŁ MECHANICZNY
|
LABORATORIUM- ITESO
|
IVMAb mgr Sławomir Kołakowski
|
|||
|
Nr 5 |
Temat ćwiczenia: Bilans energetyczny zewnętrzny silnika |
|
||
Data wyk .ćw
|
Data oddania ćw: |
Ocena:
|
Podpis asystenta |
Podpis Kier.Zakł. |
Bilans cieplny silnika jest to zestawienie rozdziału ciepła dostarczonego do silnika na pracę użyteczną i poszczególne straty. Podział łącznych strat na straty składowe pozwala określić wpływ poszczególnych czynników na pracę silników w różnych warunkach i ustalić środki prowadzące do poprawienia wyników:
Postać bilansu cieplnego zależy od : tego, w jakim stadium procesu silnikowego zostanie on sporządzony. Na przykład straty chłodzenia wyznaczone jako ciepło unoszone przez wodę chłodzącą różnią się od strat chłodzenia określonych ilością ciepła odprowadzonego od czynnika roboczego przez ścianki cylindra. Woda chłodząca unosi bowiem dodatkowo. ciepło odprowadzone od spalin przez ścianki kanałów wylotowych w głowicy lub kadłubie (w dwusuwie) oraz część ciepła powstającego w wyniku tarcia, które woda odbiera również bezpośrednio przez ścianki cylindra i za pośrednictwem oleju. W praktyce spotyka się dwa rodzaje bilansów cieplnych: zewnętrzny i wewnętrzny.
Zewnętrzny bilans cieplny (bilans cieplny całego silnika) opiera się na pomiarach energii mechanicznej oraz energii cieplnej oddawanej przez, silnik, na zewnątrz. Tę postać bilansu spotyka się najczęściej, ponieważ jego sporządzenie nie nastręcza większych trudności. Ogólne równanie bilansu. zewnętrznego ma postać:
Q=Qe+Qch+Qw+Qn+Qr
Gdzie:
Q- ciepło dostarczone do silnika J/h
Qe- ciepło efektywne J/h
Qch- straty chłodzenia J/h
Qw- strata wylotowa J/h
Qn- straty niezupełnego i niecałkowitego spalania J/h
Qr-reszta bilansu J/h
Do graficznego przedstawiania bilansu cieplnego, służy wykres zwany wykresem Sankeya: wykres ,taki pokazano na rysunku 1 w postaci obrazującej wyraźnie drogi, którymi energia dostarczona w paliwie, jest przekazana zewnątrz silnika.
Rys. 1
Wykres Sankeya obrazujący bilans cieplny silnika.
Bilans cieplny silnika.
Ciepło dosarczone.
Gdzie
Ge- godzinowe zużycie paliwa
W- wartość opałowa paliwa w=40800 kJ/kg
W [kJ/kg] |
Qd= [kJ/h] |
42,1 |
1717680 |
75,3 |
3072240 |
80,8 |
3296640 |
47,4 |
1933920 |
Ciepło efektywne Qe=3600Ne
Gdzie:
Mo- moment obrotowy
n- 720 obr/min
Mo [N/m] |
Ne kW |
Qe [kJ/h] |
% |
2163 |
136 |
586800 |
34,2 |
4330 |
326 |
1123600 |
38,2 |
4596 |
347 |
1249200 |
37,9 |
2654 |
200 |
720000 |
37,2 |
Ciepło chłodzenia.
Gdzie:
G- natężenie przepływu czynnika chłodniczego kg/h
C=4,19 kJ/kgK
t1- temp wylotu, t2-temp dolotu
Powietrze doładowujące |
Chłodnica oleju |
||||||||||
Dolot oC |
Odlot oC |
T2-t1 oC |
G kg/h |
Qch kJ/h |
% |
Dolot oC |
Odlot oC |
T2-t1 oC |
G kg/h |
Qch kJ/h |
% |
25,5 |
29,4 |
3,9 |
10000 |
171790 |
10 |
24,1 |
26,6 |
2,5 |
10000 |
104750 |
6,1 |
26 |
32 |
6 |
12000 |
301680 |
9,8 |
24,5 |
26,5 |
2,1 |
15000 |
131985 |
4,3 |
26 |
36 |
10 |
10000 |
419000 |
12,8 |
26,7 |
29 |
2,3 |
18000 |
173493 |
5,3 |
26,6 |
36,6 |
9 |
6000 |
226260 |
11,6 |
26,3 |
28,2 |
1,9 |
13000 |
103493 |
5,4 |
Chłodnica wody bloku cylindrowego |
S Qch |
|||||
Dolot oC |
Odlot oC |
T2-t1 oC |
G kg/h |
Qch kJ/h |
% |
% |
34 |
44,7 |
10,7 |
10000 |
448330 |
26,1 |
42,2 |
31 |
42,9 |
11,9 |
16000 |
797776 |
26 |
40,1 |
31,4 |
41,6 |
10,2 |
20000 |
854760 |
25,9 |
44 |
37 |
47,2 |
10,2 |
12000 |
512856 |
26,5 |
43,5 |

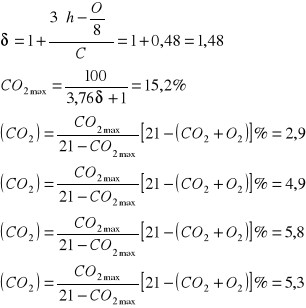

Strata wylotu.
Skład paliwa |
Spaliny |
||||||||
C |
0,85 |
Nox ppm |
CO ppm |
CO2 ppm |
O2 ppm |
HC ppm |
|
Tot oC |
Tsp za spr oC |
H |
0,137 |
421 |
331 |
3,2 |
16,7 |
5 |
4,9 |
20 |
355 |
S |
0,003 |
892 |
73 |
5,1 |
14 |
6 |
3,06 |
20 |
417 |
O |
0,005 |
1128 |
|
6,2 |
12,6 |
10 |
2,51 |
20 |
434 |
γ |
0,852 |
1072 |
33 |
5,4 |
13,6 |
7 |
2,85 |
20 |
385 |
Liczba Moliera
Ilość niespalonego węgla
Ilość spalin suchych
Ilość spalin mokrych
M'2 |
M2 |
M'2/ M2 |
1,9 |
2 |
0,96 |
1,3 |
1,4 |
0,94 |
1,1 |
1,2 |
0,93 |
1,3 |
1,4 |
0,94 |
Udziały poszczególnych składników spalin
|
Skład |
46,52 |
CO2 |
30,25 |
CO |
31,05 |
NO |
31,83 |
O2 |
36,03 |
H2O |
UCO2 |
UO2 |
UNO |
UCO |
UH2O |
|
0,03 |
0,16 |
0,0004 |
0,0003 |
0,03 |
|
0,06 |
0,13 |
0,0008 |
0,00007 |
0,05 |
|
0,06 |
0,12 |
0,001 |
0,00008 |
0,06 |
|
0,05 |
0,13 |
0,0008 |
0,00003 |
0,05 |
|
Pomnożone przez Cpi |
|
||||
1,5 |
5,2 |
0,02 |
0,00093 |
1,08 |
7,7 |
8,9 |
4,2 |
0,03 |
0,0021 |
1,8 |
8,9 |
2,9 |
3,9 |
0,03 |
0,0024 |
2,2 |
8,9 |
2,4 |
4,2 |
0,03 |
0,0009 |
1,8 |
8,4 |
Qw [kJ/h] |
% |
245014 |
14,2 |
350375,2 |
11,5 |
323676 |
10 |
211344 |
11 |
Strata niezupełnego spalania
|
% |
123952,4 |
7,2 |
87631,4 |
2,8 |
140094,9 |
4,3 |
27673,1 |
1,5 |
Strata resztkowa
|
QR % |
97,8 |
2,2 |
92,6 |
7,4 |
96,2 |
3,8 |
93,2 |
6,8 |
Ocena dokładności wyników.
Pomiary emisji i spalin silników okrętowych, których celem jest wyznaczenie wartości wskaźników emisji, muszą być prowadzone z zachowaniem odpowiednich zasad zapewniających określoną dokładność ostatecznego wyniku. Zbiór tych zasad powinien określać wszystkie składniki niezbędnych dokładności pomiarów oraz obliczeń mających bezpośredni związek z wartością wskaźnika emisji. Ponieważ obecnie nie istnieją oficjalne unormowania polskie oraz międzynarodowe dotyczące tego zagadnienia, dla potrzeb prowadzonych pomiarów można posłużyć się częściowo, normami międzynarodowymi, przepisami amerykańskimi wraz z uzupełnieniem nowymi zasadami zawartymi w projekcie IM~ (aneks VI, konwencji Marpol 73/78). Pewnym utrudnieniem na etapie budowy stanowiska było określenie prawidłowych zakresów pomiarowych przyrządów (dobór przetworników), gdyż nie dysponowano odpowiednimi i pewnymi danymi. Ponadto wartości niektórych mierzonych wielkości zmieniają się w bardzo szerokim przedziale przy zmianach prędkości obrotowej i obciążenia silnika, co utrudnia zachowanie zalecanej dokładności pomiaru. Wymagania najbardziej istotne, dotyczące oznaczania stężeń składników spalin, można przedstawić następująco:
zakresy pomiarowe analizatorów spalin powinny zostać dobrane w sposób umożliwiający pomiar L największą dokładnością. Całkowity błąd pomiaru, zawierający w sobie czułość na inne składniki spalin (oprócz mierzonego), nie powinien przekraczać ±5% aktualnego odczytu lub maksymalnie ±3,5% najwyższej wartości zakresu.
Dla stężeń objętościowych niższych od 100 ppm, błąd pomiaru nie pomiarowego, powinien przekraczać ±4 ppm.
przy tak dobranych zakresach pomiarowych analizatorów, zalecane jest aby aktualne odczyty wartości stężeń przypadały (w całym zakresie obciążeń i prędkości obrotowej silnika), w przedziale 15 : 100% całkowitego zakresu pomiarowego. W przypadku wykorzystania cyfrowego zapisu danych z analizatora, stężenia mogą być niższe od 15 % całkowitego zakresu pomiarowego.
- Wszystkie analizatory powinny być przystosowane do prowadzenia ciągłego pomiaru w czasie trwania cyklu testowego silnika. Jest zalecane, aby zapis danych pomiarowych z analizatorów był prowadzony w sposób ciągły, z pięciosekundowym okresem próbkowania.
- Powtarzalność wskazań analizatora nie powinna być większa niż ± 1 % pełnej wartości zakresu pomiarowego, dla zakresów powyżej 155 ppm. Dla zakresów poniżej 155 ppm powtarzalność nie większa niż ±2%. Powtarzalność wskazań oznacza w tym kontekście 2,5-krotne odchylenie standardowe 10 powtórzeń wskazań kalibracji (początku lub końca zakresu).
Dodatkowe wymagania dotyczą konkretnych typów analizatorów oraz sposobu ich sprawdzania i kalibracji.
Strata wylotowa
