Stany graniczne i niezawodność konstrukcji, Ćwiczenie 2, 1


  1. Dane wyjściowe.

1.1 Schemat statyczny i dane podstawowe.

0x01 graphic

a/h=1.1 mP=0.900 np.=0.600 rP=0.200

E(Npg)=270kN E(Npd)=260kN E(Nk)=210kN E(Ns)=200kN

Założony poziom istotności p(z)=2.7

Współczynnik zmienności nośności nN=7%

Współczynnik zmienności obciążenia nP=6%

Bezpieczeństwo układu R(z)=0.996533

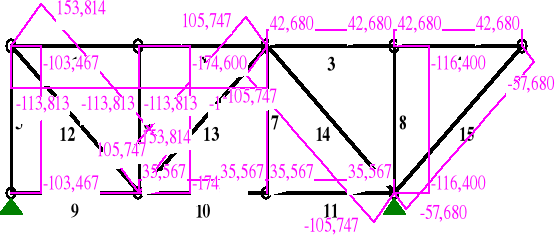

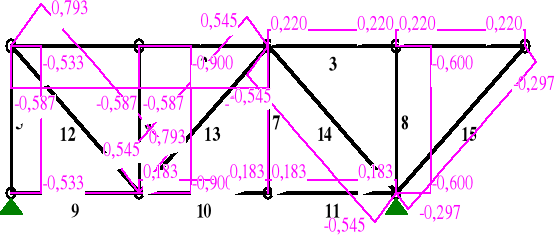

  1. Siły wewnętrzne od obciążenia jednostkowego.

(obliczenia wykonano w programie RM-Win)

0x01 graphic

0x01 graphic

Siły przekrojowe :

Nr pręta

E(Ni)

Xi

ai*Ni

[-]

[kN]

[-]

[kN]

1

270

-0,587

-459,966

2

270

-0,587

-459,966

3

270

0,220

1227,273

4

270

0,220

1227,273

5

250

-0,533

-469,043

6

250

-0,900

-277,778

7

250

0,000

8

250

-0,600

-416,667

9

260

0,000

10

260

0,183

1420,765

11

260

0,183

1420,765

12

200

0,793

252,207

13

200

0,545

366,972

14

200

-0,545

-366,972

15

200

-0,297

-673,401

N=

252,207

Waga i-tego elementu: ai=P/Xi=1/Xi , gdzie

Xi-siła wewnętrzna w i-tym pręcie

P -siła zewnętrzna

  1. Obliczanie bezpieczeństwa układu.

Odchylenie standardowe nośności : sN=nN*E(N)

Odchylenie standardowe obciążenia : sP=nP*E(X)

Poziom istotności : ti=(Ni-Xi)/(sPi^2-sNi^2)^0.5

Bezpieczeństwo konstrukcji : R(z=2.7)=Ppi=0.996533

( obliczenia przeprowadzono metodą iteracyjną )

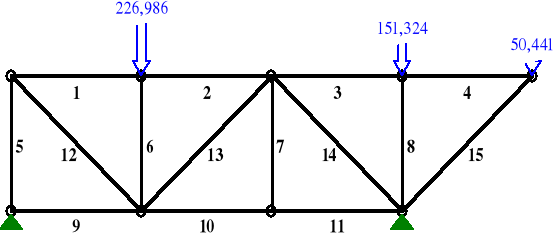

P=N=252,207kN

0x01 graphic

0x01 graphic

P=200kN

0x01 graphic

0x01 graphic

P=190kN

0x01 graphic

0x01 graphic

P=195kN

0x01 graphic

0x01 graphic

P=194kN

0x01 graphic

0x01 graphic

P=194.800kN

0x01 graphic

0x01 graphic

P=194,812kN

0x01 graphic

0x01 graphic

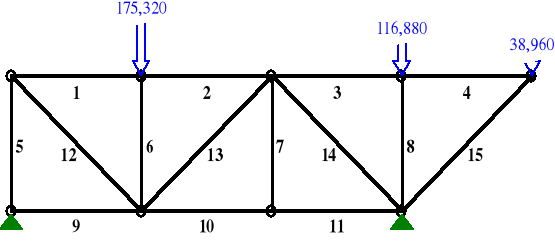

P=194,811kN

0x01 graphic

0x01 graphic
