Elektronika dla informatyków - ćwiczenia, Ćwiczenia prąd stały, Zadanie 1


Zadanie 1.

Dany jest układ jak na poniższym rysunku. R1=100Ω; R2=200Ω; R3=400Ω; E1=10V;

0x01 graphic

Oblicz rezystancję zastępczą widzianą z zacisków źródła napięcia E1 (RE1=?) oraz prądy gałęziowe I1=? i I2=? oraz napięcie U3=?.

Zadanie 2.

Dany jest układ jak na poniższym rysunku.

R1=R3=R5=R7=R9=R11=100Ω, R2=R4=R6=R8=R10=R12=200Ω.

0x01 graphic

Oblicz rezystancję zastępczą widzianą z zacisków A i B obwodu RAB=? oraz rezystancję zastępczą widzianą z zacisków B i C obwodu RBC=?.

Zadanie 3.

Dany jest układ jak na poniższym rysunku.

R1=R5=R6=100Ω, R2=R3=R4=200Ω, E1=10V.

0x01 graphic

Oblicz prądy gałęziowe I1 i I6 metodą transfiguracji układu.

Zadanie 4.

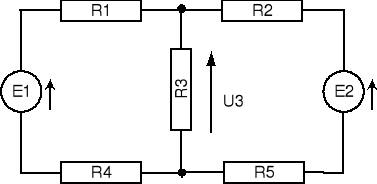

Dany jest układ jak na poniższym rysunku.

R1=R5=100Ω, R2=R3=200Ω, R4=50Ω, E1=10V, E2=20V.

0x01 graphic

Oblicz wszystkie prądy gałęziowe metodą prądów oczkowych oraz napięcie U3=?.

Zadanie 5.

Dany jest układ jak na poniższym rysunku.

R1=R5=R6=100Ω, R2=R3=R4=200Ω, E1=10V, E2=5V, E3=15V.

0x01 graphic

Oblicz wszystkie prądy gałęziowe metodą prądów oczkowych oraz napięcie U4=?.

Zadanie 6.

Dany jest układ jak na poniższym rysunku.

R1=R5=100Ω, R2=R3=200Ω, R4=50Ω, E1=10V, E2=20V.

0x01 graphic

Oblicz wszystkie prądy gałęziowe korzystając z zasady superpozycji.

Zadanie 7.

Dany jest układ jak na poniższym rysunku.

R1=R5=R6=100Ω, R2=R3=R4=200Ω, E1=10V, E2=5V, E3=15V.

0x01 graphic

Oblicz prąd gałęziowy I4=? korzystając z zasady superpozycji.

1
