Wyznaczanie długości fali świetlnej za pomocą spektrometru

Kozielski Piotr

Barcik Tomasz

Ocena

Zakład

Teoria

Światło jest falą elektromag poruszającą się z prędkością 3 * 10-8 m/s i mieszczącą się między dł. Lambda =3600A - 7600A 1A(angrstern) = 10-10m Wszystkie ciała pobudzane do świecenia wysyłają promieniowanie elektromagnetyczne w zakresie widzialnym lub w podczerwieni i nadfiolecie. Widma takie nazywamy emisyjnymi.

Dzielą się one na: widma liniowe zwane też seryjnymi wysyłane przez pojedyncze atomy danego pierwiastka w stanie gazowym widma pasmowe charakteryzujące cząsteczki związków chemicznych a nie pojedyncze atomy widma ciągłe obejmujące wszystkie barwy światła od czerwieni do fioletu, charakteryzują rozżarzone ciała stałe i ciekłe oraz gazy pod dużym ciśnieniem. Widma absorpcyjne obserwujemy, gdy na drodze światła znajdzie się ciało np. gaz, ciecz, które pochłania promieniowanie elektromagnetyczne o długościach fal λ. Wówczas z widma źródła światła zostają wycięte charakterystyczne linie absorpcyjne. Widma fluorescencji - niektóre ciała można pobudzić do świecenia przez naświetlenie ich światłem obcym, z zewnątrz.

Spektroskop - Przyrządem najczęściej stosowanym do analizy promieniowania ciał świecących jest spektroskop pryzmatyczny. Zasadniczym jego elementem jest pryzmat z substancji przezroczystej, wykazującej zjawisko dyspersji, czyli rozszczepienia barwnego światła. Rozszczepienie to polega na zachowaniu różnej wartości współczynnika załamania światła w zależności od jego różnej częstości drgań. Do analizy obszaru widzialnego promieniowania stosuje się pryzmaty ze szkła o szczególnie silnej dyspersji. Po przejściu przez powierzchnię promień rozszczepia się na składowe promienie barwne dzięki temu, że współczynniki załamania dla różnych barw są różne. Jak wiemy, z barwą światła wiąże się odpowiednia częstość drgań. Najsilniej załamuje się promień fioletowy, o dużej częstości, najsłabiej - promień czerwony o małej częstości drgań. Dyspersja jest zasadniczą cechą optyczną (obok średniego współczynnika załamania) każdej substancji załamującej światło. Miarą dyspersji (różnej dla różnych ośrodków) jest różnica współczynników załamania nF - nC długości fal światła fioletowego i czerwonego - określonych przez odpowiednie linie Fraunhofera. Druga ścianka pryzmatu rozszczepiającego światło nie wpływa na sam proces rozszczepienia, jaki dokonał się na pierwszej ściance. Załamuje ona tylko jeszcze bardziej promienie składowe powstałe w wyniku rozszczepienia. Wstęga barwna jaka powstaje na ekranie w wyniku działania rozszczepiającego pryzmatu nosi nazwę widma promieniowania wiązki padającej. Dokonanie szczegółowej analizy tego widma umożliwia nam występowanie różnych barw i różnych natężeń w widmie.

Opracowanie wyników:

Celem doświadczenia jest wyznaczenie długości fali świetlnej. Aby to uczynić korzystam ze wzoru:

Przykład obliczenia:

Dyspersję kątową siatki obliczam ze wzoru:

Przykład obliczenia:

Pozostałe wyniki zostały zamieszczone w tabeli pomiarowej.

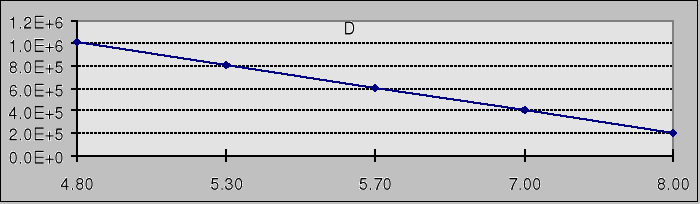

Wykresy zależności D=f() :

0x01 graphic

TABELE POMIAROWE

Widmo 1

nr

Barwa

1

2



D

c =

0,000005

stopni

stopni

stopni

m

1/m

zerowy próżek = 00



(1 + 2)/2

1

fiolet

3,55

4,5

0,05

-0,0000012882

-1575991,283

4,025

2

niebieski

3,9

5

0,05

-0,0000016096

-3855220,988

4,45

3

zielony

5,1

6

0,05

-0,0000011154

1345810,901

5,55

4

żółty

5,5

6,5

0,05

-0,0000004657

1041481,927

6

5

czerwony

6

6,95

0,05

0,0000003177

1018682,746

6,475

Widmo 2

nr

Barwa

1

2



D

c =

0,000005

stopni

stopni

stopni

m

1/m

zerowy próżek = 00



(1 + 2)/2

1

fiolet

8

8,7

0,05

0,0000014658

-2101160,211

8,35

2

niebieski

8,7

9,7

0,05

0,0000003715

-1025805,553

9,2

3

zielony

9,9

10,9

0,05

-0,0000013797

-1782581,216

10,4

4

żółty

10

11

0,05

-0,0000014662

-2102886,109

10,5

5

czerwony

10,1

11,1

0,05

-0,0000015380

-2595122,996

10,6

Opis oznaczeń użytych w tabeli:
