Politechnika Wrocławska

Instytut Techniki Cieplnej

i Mechaniki Płynów

Badanie modelowego przelewu mierniczego

nr. ćw:

4.17.

1. Cel ćwiczenia :

- wykonanie pomiarów dla modelu o znanej skali podobieństwa liniowego

- sporządzenie charakterystyki rzeczywistego przelewu mierniczego na podstawie wykonanych pomiarów

2. Schemat stanowiska :

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

1 - wodowskaz kolcowy

2 - przelew mierniczy

3 - koryto modelowe

4 - siatka uspakająca przepływ

5 - zawór

6 - termometr

7 - wodomierz

8 - stoper

3. Wyniki pomiarów :

WARUNKI DOŚWIADCZENIA :

Tabela wyników

L.p

V

[dm3]

t

[s]

h`

[mm]

Qm

[dm3/s]

Qrz

[dm3/s]

μ

1.

20

32,5

74

0,615

0,624

0,653

2.

20

42,4

67

0,472

0,487

0,641

3.

20

51,29

62

0,390

0,401

0,644

4.

10

31,44

57

0,318

0,325

0,648

5.

10

37,87

52

0,264

0,258

0,677

6.

10

52,44

47

0,191

0,201

0,629

7.

5

34,16

42

0,146

0,151

0,640

8.

5

46,38

37

0,108

0,110

0,647

9.

3

43,5

30

0,069

0,065

0,699

10.

2

53,94

23

0,037

0,034

0,730

11.

1

47,09

19

0,021

0,021

0,674

Srednie μ: 0,662

PRZYKŁADOWE OBLICZENIA (na podstawie 1 pomiaru):

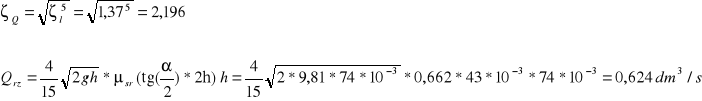

1. Natężenie przepływu (modelowe i rzeczywiste )

0x01 graphic
dm3/s

0x01 graphic

2. Wyznaczanie współczynnika przepływu μ

0x01 graphic

4. Wnioski końcowe :

Otrzymane wyniki potwierdzaja nieliniowa zaleznosc wysokości spietrzenia h od strumienia Qv. Owa charakterystyka jest analogiczna do funkcji y=ax*2/3

Uzyskane wyniki nie odbiegaja znacznie od charakterystyki teoretycznej,co dostrzec mozna na wykresie.

Dzieki owej charakterystyce mozna policzyc model o wiekszych rozmiarach,ale geometrycznie zblizonych ksztaltach.
