02 - pom rezystancji, Lab 02 d, Laboratorium


Laboratorium

miernictwa elektronicznego

Pomiary pośrednie

Student : Patryk Wojciechowski

Prowadzący zajęcia: G. Dacko

Data: 30 marca 1998

Wydział: EiT

Pośrednie pomiary rezystancji rezystorów:

metoda pomiaru prądu i napięcia (rys. 1 i rys. 2)

0x08 graphic
Wybrać trzy rezystory o rezystancji około kilka ,kilkaset i kilkadziesiąt omów. Z parametrów znamionowych (rezystancji i mocy) obliczyć dopuszczalne prądy (napięcia). Dobrać zakresy woltomierza i amperomierza wykonać pomiary w obu układach. Porównać otrzymane wyniki, obliczyć błędy systematyczne i w razie potrzeby skorygować wyniki odpowiednimi poprawkami.

0x08 graphic

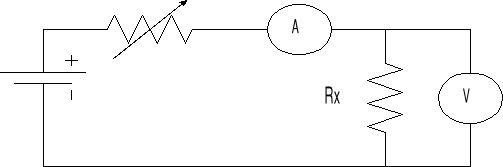

Rysunek 1: Układ pomiarowy poprawnie mierzonego prądu.

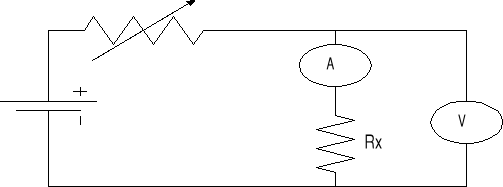

Rysunek 2: Układ pomiarowy poprawnie mierzonego napięcia.

Spis przyrządów:

Tabele pomiarowe i obliczeniowe:

Rx=1.1kΩ

Lp

Iz

Ca

α

I

δI

Uz

Cv

α

U

δU

Rzm

ΔgR

δgR

ΔmR

Rpop

-

mA

mA/dz

dz

mA

%

V

V/dz

dz

V

%

Ω

Ω

%

Ω

Ω

1

15

0,2

50,65

10,13

0,74

20

-

-

11,000

0,015

1085,9

8,25

0,76

1,54

1084,4

2

15

0,2

50,70

10,14

0,74

20

-

-

11,000

0,015

1084,8

8,25

0,76

-0,12

1084,9

3

15

0,2

54,45

10,89

0,69

15

0,2

55,05

11,01

0,68

1011,0

13,85

1,37

-75,16

1086.2

Użyte wzory i przykładowe obliczenia:

0x01 graphic

np.: 0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Wnioski:

Pomiar napięcia woltomierzem cyfrowym daje o wiele dokładniejsze wyniki co ma niebagatelny wpływ na błąd pomiaru pośredniego rezystancji. Także użycie metody poprawnego pomiaru prądu dla dużych rezystancji jest bardziej wskazane ze względu na mniejszy błąd metody niż użycie metody poprawnego pomiaru napięcia, widać to w przypadku woltomierza analogowego. Dla przypadku woltomierza cyfrowego na skutek tego, że rezystancja wewnętrzna jego jest o parę rzędów wielkości większa od analogowego dzięki czemu błąd pozostaje ciągle mały. Metodę pomiaru dobiera się według zależności:0x01 graphic
- metoda poprawnie mierzonego prądu w przeciwnym przypadku stosujemy metodę poprawnie mierzonego napięcia. Z otrzymanych wyników widać, że zakresy zmierzonej rezystancji w trzech przypadkach pokrywają się co wskazuje na właściwe wykonanie pomiarów.

1

4

0x01 graphic

0x01 graphic
