Ćw. nr 11 - Pomiary oscyloskopem, Ćw. nr 11 - Pomiary oscyloskopem


-

-

Temat ćwiczenia:

Pomiary oscyloskopem

Nr w dzienniku:

29

Nr ćwiczenia:

11

Ocena:

Data wykonania:

15.11.2011 r.

  1. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z oscyloskopem analogowym oraz z jego praktycznym zastosowaniem.

  1. Wprowadzenie

Ćwiczenie to polegało na obserwacji przesunięcia fazowego oraz pomiarów częstotliwości za pomocą oscyloskopu i krzywych Lissajous.

Oscyloskop jest uniwersalnym przyrządem pomiarowym, stosowanym do obserwacji odkształconych przebiegów elektrycznych i pomiaru ich parametrów używanym w pracach badawczych, naprawach, strojeniu i kalibracji wszelkiego rodzaju urządzeń

elektronicznych. Oscyloskop jest przyrządem stosowanym najczęściej do obserwacji na ekranie przebiegu napięcia w funkcji czasu. Poza tym stosowany może być do pomiaru napięcia, prądu, czasu, częstotliwości, kąta przesunięcia fazowego, mocy, wyznaczania charakterystyk diod i tranzystorów i badania wielu innych elementów.

Podstawowe parametry oscyloskopu

- częstotliwość pracy

- czułość napięciowa [mV/dz]

- podstawa czasu [s/dz]

Budowa lampy oscyloskopowej

0x08 graphic

0x08 graphic
Budowa lampy oscyloskopowej: K - katoda, G - grzejnik katody, W - siatka,

0x08 graphic
- anody, X - płytki odchylania poziomego, Y - płytki odchylania pionowego

ekranująca, E- ekran, P - powłoka grafitowa, O - osłona szklana

  1. Zestawienie użytych w ćwiczeniu przyrządów pomiarowych oraz zestawów ćwiczeniowych:

  1. Opis teoretyczny

Oscyloskop elektroniczny bardzo często wykorzystuje się do pomiarów częstotliwości. W celu bezpośredniego pomiaru częstotliwości, napięcie Ux o mierzonej częstotliwości fx doprowadza się do wejścia Y, a układ odchylenia poziomego X zasila się z zewnętrznego generatora podstawy czasu. Tak nastawia się częstotliwość generatora podstawy czasu oscyloskopu i pokrętła synchronizacji, aby na jego ekranie otrzymać pełny i nieruchomy obraz przebiegu. Częstotliwość fx przebiegu badanego jest odwrotnością okresu. Oscyloskop umożliwia również pomiar częstotliwości metodą porównawczą. W metodzie tej częstotliwość mierzona fx jest porównywana z częstotliwością wzorcową fw. Napięcie Ux o częstotliwości mierzonej fx doprowadza się do wejścia X oscyloskopu, a napięcia Uw o częstotliwości wzorcowej fw (otrzymane z generatora wzorcowego) doprowadza się do wejścia Y. Przy określonym stosunku częstotliwości fx i fw na ekranie obserwuje się stabilne figury, zwane figurami Lissajous.

  1. Schemat ćwiczenia

  1. Oscyloskop jednostrumieniowy

0x08 graphic

  1. Oscyloskop dwustrumieniowy

0x08 graphic

  1. 0x08 graphic

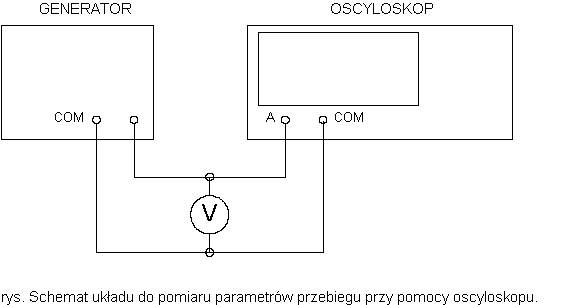

    układ do pomiaru parametrów przebiegu przy pomocy oscyloskopu

  1. Pomiary i wyliczenia

    1. Obliczanie napięcia międzyszczytowego

0x08 graphic

Wartość międzyszczytową napięcia pp U (pik - pik) przebiegu wyznaczyć można ze wzoru:

U pp = d *K

gdzie:

d - wysokość obrazu badanego napięcia w działkach lub w cm

K - aktualna wartość współczynnika odchylania pionowego (wzmocnienia w torze Y)

w V./cm lub V/dz.

Wartość skuteczną U napięcia wyznaczyć można ze wzoru:

0x08 graphic

Vpp=Uv*√2*2

Vpp=7,45V*√2*2=21,009V

Uv=Vpp/√2*2

Uv=21,009V/2,82=7,45V

    1. Obliczanie częstotliwości

f=1/Tx

Tx=Lx/Vx

Lx - długość odcinak odpowiadającego jednemu okresowi przebiegu

Vx - prędkość plamki w linii poziom odczytana z położenia przełącznika podstawy czasu w mm/s.

Tx=2/10ms=0,2

f=1/0,2=5

    1. Pomiary przesunięcia fazowego

Czułość pionowa:

= 1ns/cm

= 2V/cm

Wyliczenia:

ϕ = 1/k * 360°

ϕ = 1/6,8 * 360°

ϕ = 52,9°

U1 = U1 max sin ω t

U1 = 2V sin 1°

U1 = 2V * 0,841471

U1 = 1,682942V

U2 = U2 max sin (ω t + ϕ)

U2 = 2V sin 53,9°

U2 = 2V * -0,4732

U2 = -0,94641V

  1. Wnioski i spostrzeżenia

Pomiar częstotliwości za pomocą oscyloskopu obarczony jest niewielkim błędem z powodu trudności związanych z ustawieniem odpowiedniej częstotliwości na obu generatorach. Pomiar przesunięcia fazowego za pomocą oscyloskopu jedno lub dwustrumieniowego jest raczej dokładnym pomiarem nie obarczonym dużym błędem.

0x01 graphic

0x01 graphic
