Politechnika Radomska Wydział Transportu |
LABORATORIUM Maszyn i Napędów Elektrycznych
|
Data: |
|||
Imię i Nazwisko:
|
Grupa:
|
Zespół: |
Rok akademicki:
|
||
Nr ćwiczenia: 1 |
Temat: Badanie transformatora trójfazowego
|
Ocena i podpis: |
Cel ćwiczenia
Przedmiotem badań jest transformator trójfazowy, rdzeniowy, chłodzony powietrzem na niskie napięcie. Uzwojenia obu stron transformatora mają wyprowadzone po sześć zacisków i są przewidziane do łączenia w gwiazdę i trójkąt. Celem ćwiczenia jest zapoznanie się z pracą transformatora w stanach: jałowym, zwarcia i obciążenia, oraz wyznaczenie charakterystyk, sprawności i grupy połączeń badanego transformatora.
Przebieg pomiarów
Schemat połączeń do pomiaru rezystancji uzwojeń transformatora.
Wyznaczanie przekładni transformatora.
Schemat połączeń do pomiaru przekładni (uzwojenia połączone w układzie gwiazda - gwiazda).
Lp. |
Zaciski AB / ab |
Zaciski BC / bc |
Zaciski AC /ac |
|||||||||
|
U10 |
U20 |
V1 |
V1śr |
U10 |
U20 |
V1 |
V1śr |
U10 |
U20 |
V1 |
V1śr |
|
V |
V |
- |
- |
V |
V |
- |
- |
V |
V |
- |
- |
1. |
160 |
165 |
|
|
160 |
165 |
|
|
160 |
165 |
|
|
2. |
200 |
210 |
|
|
200 |
210 |
|
|
200 |
210 |
|
|
3. |
370 |
380 |
|
|
370 |
380 |
|
|
370 |
380 |
|
|
Próba stanu jałowego.
Schemat połączeń do próby stanu jałowego transformatora.
Lp. |
Pomiary |
Obliczenia |
|||||||||||||
|
UAB |
UBC |
UAC |
IA |
IB |
IC |
Pα |
Pβ |
U0 |
I0 |
P0 |
|
sinΦ0 |
I0W |
Iμ |
|
V |
V |
V |
A |
A |
A |
W |
W |
V |
A |
W |
- |
- |
A |
A |
1. |
160 |
160 |
160 |
0,145 |
0,145 |
0,145 |
17,5 |
0 |
160 |
0,145 |
17,5 |
0,435 |
0,9 |
0,063 |
0,13 |
2. |
200 |
200 |
200 |
0,24 |
0,24 |
0,24 |
30 |
0 |
200 |
0,24 |
30 |
0,36 |
0,932 |
0,086 |
0,223 |
3. |
240 |
240 |
240 |
0,37 |
0,37 |
0,37 |
60 |
-15 |
240 |
0,37 |
45 |
0,292 |
0,956 |
0,108 |
0,353 |
4. |
270 |
270 |
270 |
0,54 |
0,54 |
0,54 |
100 |
-35 |
270 |
0,54 |
65 |
0,257 |
0,966 |
0,138 |
0,521 |
5. |
300 |
300 |
300 |
0,81 |
0,81 |
0,81 |
175 |
-75 |
300 |
0,81 |
100 |
0,237 |
0,971 |
0,192 |
0,786 |
6. |
350 |
350 |
350 |
1,2 |
1,2 |
1,2 |
280 |
-130 |
350 |
1,2 |
150 |
0,206 |
0,978 |
0,247 |
1,174 |
7. |
370 |
370 |
370 |
1,7 |
1,7 |
1,7 |
415 |
-200 |
370 |
1,7 |
215 |
0,197 |
0,980 |
0,335 |
1,666 |
8. |
380 |
380 |
380 |
1,86 |
1,86 |
1,86 |
445 |
-215 |
380 |
1,86 |
230 |
0,187 |
0,982 |
0,349 |
1,826 |
Charakterystyka stanu jałowego f(U0)=P0

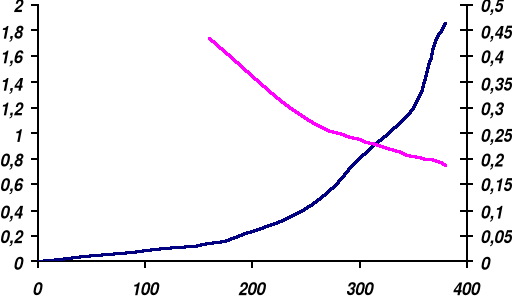

Charakterystyki stanu jałowego f(U0)=I0, cosϕ0
Próba zwarcia ustalonego.
Lp. |
Pomiary |
Obliczenia |
|||||||||||||||
|
UAB |
UBC |
UAC |
IA |
IB |
IC |
Pα |
Pβ |
U0 |
I0 |
P0 |
cosΦ0 |
Uzn% |
Izn |
Zz |
Xz |
Rz |
|
V |
V |
V |
A |
A |
A |
W |
W |
V |
A |
W |
- |
% |
A |
Ω |
Ω |
Ω |
1. |
4,5 |
4,5 |
4,5 |
2 |
2 |
2 |
5 |
0 |
4,5 |
3 |
5 |
0,890 |
|
|
1,500 |
0,165 |
1,335 |
2. |
5,5 |
5,5 |
5,5 |
4 |
4 |
4,2 |
20 |
15 |
5,5 |
4,067 |
25 |
0,645 |
|
|
1,352 |
0,480 |
0,873 |
3. |
7 |
7 |
7 |
5,2 |
5,1 |
5,2 |
32,5 |
25 |
7 |
5,167 |
57,5 |
0,918 |
|
|
1,355 |
0,111 |
1,244 |
4. |
9 |
9 |
9 |
6,6 |
6,6 |
6,6 |
50 |
42,5 |
9 |
6,6 |
92,5 |
0,899 |
|
|
1,364 |
0,138 |
1,226 |
5. |
11 |
11 |
11 |
8 |
8 |
8,2 |
80 |
65 |
11 |
8,067 |
145 |
0,943 |
|
|
1,364 |
0,077 |
1,287 |
6. |
12 |
12 |
12 |
8,4 |
8,6 |
9,2 |
90 |
75 |
12 |
8,733 |
165 |
0,909 |
|
|
1,374 |
0,125 |
1,249 |

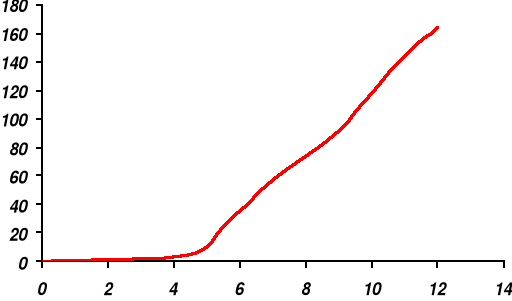

Charakterystyka zwarcia f(U0)=P0

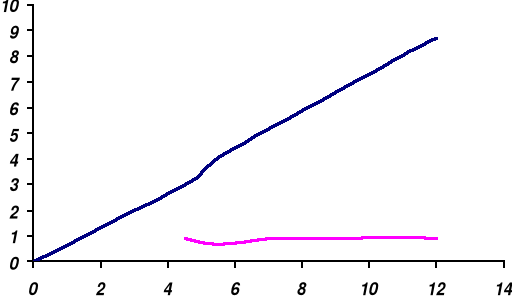

Charakterystyki zwarcia f(U0)=I0, cosϕ0
Próba obciążenia transformatora.
Schemat połączeń do próby obciążenia transformatora.
Lp. |
Pomiary |
Obliczenia |
||||||||||||
|
U1 |
I1 |
Pα |
Pβ |
U2 |
I2 |
S |
P1 |
cosΦ1 |
P2 |
U2' |
ΔU |
ΔU% |
η |
|
V |
A |
W |
W |
V |
A |
VA |
W |
- |
W |
V |
V |
% |
- |
1. |
380 |
2 |
420 |
-200 |
380 |
0 |
1316,36 |
220 |
0,17 |
0,00 |
366,80 |
13,20 |
3,47 |
0,00 |
2. |
380 |
3,75 |
1320 |
960 |
370 |
3,15 |
2468,17 |
2280 |
0,92 |
1864,80 |
357,14 |
22,86 |
6,01 |
0,82 |
3. |
375 |
4,56 |
1680 |
1320 |
370 |
4,4 |
2961,81 |
3000 |
1,01 |
2856,14 |
357,14 |
17,86 |
4,76 |
0,95 |
4. |
370 |
5,56 |
1960 |
1640 |
370 |
5,13 |
3563,17 |
3600 |
1,01 |
3321,58 |
357,14 |
12,86 |
3,47 |
0,92 |
5. |
375 |
6,33 |
2160 |
1840 |
365 |
5,8 |
4111,46 |
4000 |
0,97 |
3567,35 |
352,32 |
22,68 |
6,05 |
0,89 |
6. |
375 |
6,83 |
2320 |
1960 |
365 |
6,33 |
4436,22 |
4280 |
0,96 |
3860,90 |
352,32 |
22,68 |
6,05 |
0,90 |
7. |
375 |
7,3 |
2480 |
2160 |
361 |
6,87 |
4741,49 |
4640 |
0,98 |
4203,66 |
348,46 |
26,54 |
7,08 |
0,91 |
8. |
370 |
8,23 |
2800 |
2440 |
360 |
7,73 |
5274,27 |
5240 |
0,99 |
4788,63 |
347,49 |
22,51 |
6,08 |
0,91 |

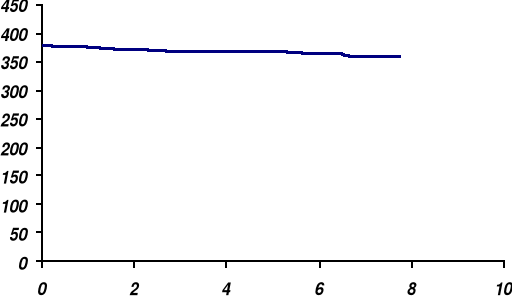

Charakterystyka obciążenia f(I2)=U2
Charakterystyki obciążenia f(I2)=I1, cosϕ1, η
Grupy połączeń transformatora.
U0
P0
U0
cosΦ0
U0
I0
P0
U0
cosΦ0
I0
I2
U2
I2
I1
η
cosΦ1
