57390

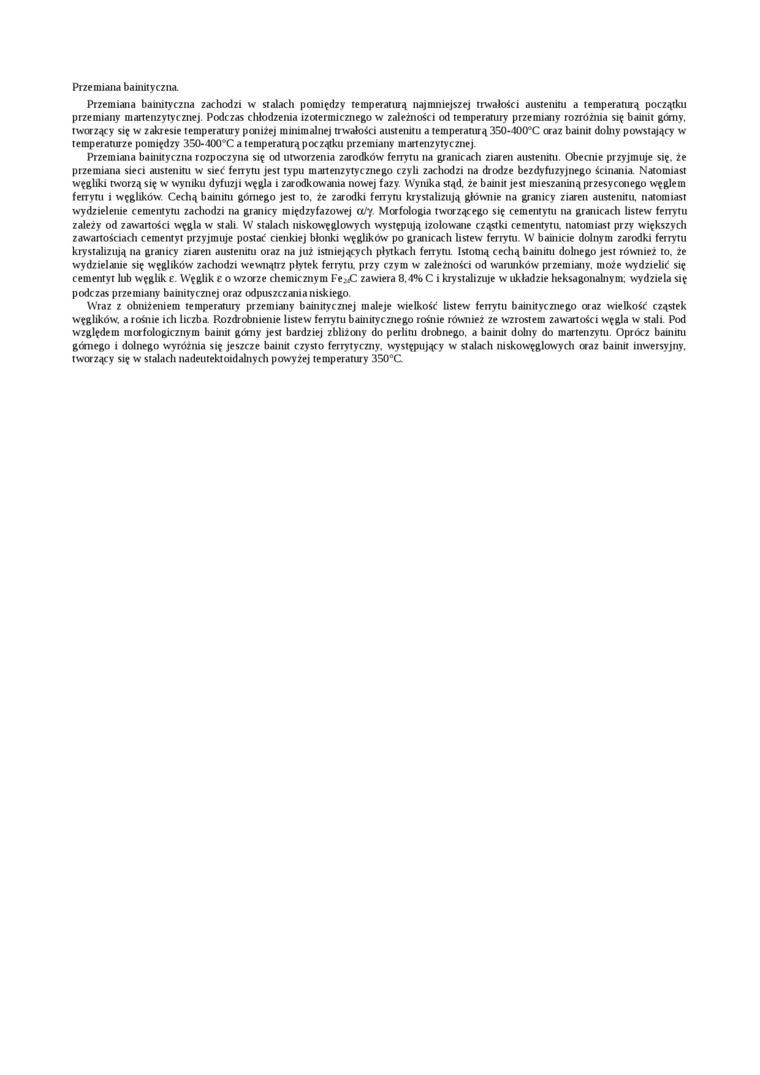

Przemiana bainityczna

Przemiana bainityczna zachodzi w stalach pomiędzy temperaturą najmniejszej trwałości austenitu a temperamrą początku przemiany martenzytycznej. Podczas chłodzenia izotermicznego w zależności od temperaniry przemiany rozróżnia się bainit górny, tworzący się w zakresie temperatury poniżej minimalnej trwałości austenitu a temperaturą 350-400*0 oraz baillłt dobry powstający w temperaturze pomiędzy 350-400°C a temperaturą początku przemiany martenzytycznej.

Przemiana bainityczna rozpoczyna się od utworzenia zarodków ferrytu na granicach ziaren austenim. Obecnie przyjmuje się. że przemiana sieci austenim w sieć ferrytu jest typu martenzytycznego czyli zachodzi na drodze bez dyfuzyjnego ścinania. Natomiast węgliki tworzą się w wyniku dyfuzji węgla i zarodkowania nowej fazy. Wynika stąd. że bainit jest mieszaniną przesyconego węglem ferrytu i węglików Cechą bainim górnego jest to. że zarodki ferrytu krystalizują głównie na granicy ziaren austenitu, natomiast wydzielenie cementytu zachodzi na granicy międzyfazowej a/y. Morfologia tworzącego się cementytu na granicach listew fenylu zależy od zawartości węgla w stali W stalach niskowęglowych występują izolowane cząstki cementytu, natomiast przy większych zawartościach cementyt przyjmuje postać cienkiej błonki węglików po granicach listew ferrym W bainicie dolnym zarodki ferrytu krystalizują na granicy ziaren austenitu oraz na już isnnejących płytkach fenytu. Istotną cechą bainim dobiego jest również to. że wydzielanie się węglików zachodzi wewnątrz płytek ferrytu, przy czym w zależności od wanmków przemiany, może wydzielić się cementyt lub węglik e. Węglik e o wzorze chemicznym Fe-iC zawiera 8.4%C i krystalizuje w układzie heksagonalnym; wydziela się podczas przemiany bainitycznej oraz odpuszczania niskiego

Wraz z obniżeniem temperaniry przemiany bainitycznej maleje wielkość listew ferrytu bainitycznego oraz wielkość cząstek węglików, a rośnie ich liczba. Rozdrobnienie listew fenytu bainitycznego rośnie również ze wzrostem zawartości węgla w stali. Pod względem morfologicznym bainit górny jest bardziej zbliżony do perlim drobnego, a bainit dobiy do martenzym. Oprócz bainim górnego i dolnego wyróżnia się jeszcze bainit czysto ferrytyczny. występujący w stalach mskowęglowych oraz bauiit inwersyjny. tworzący się w stalach nadeiitektoidabiych powyżej temperatury 350°C
