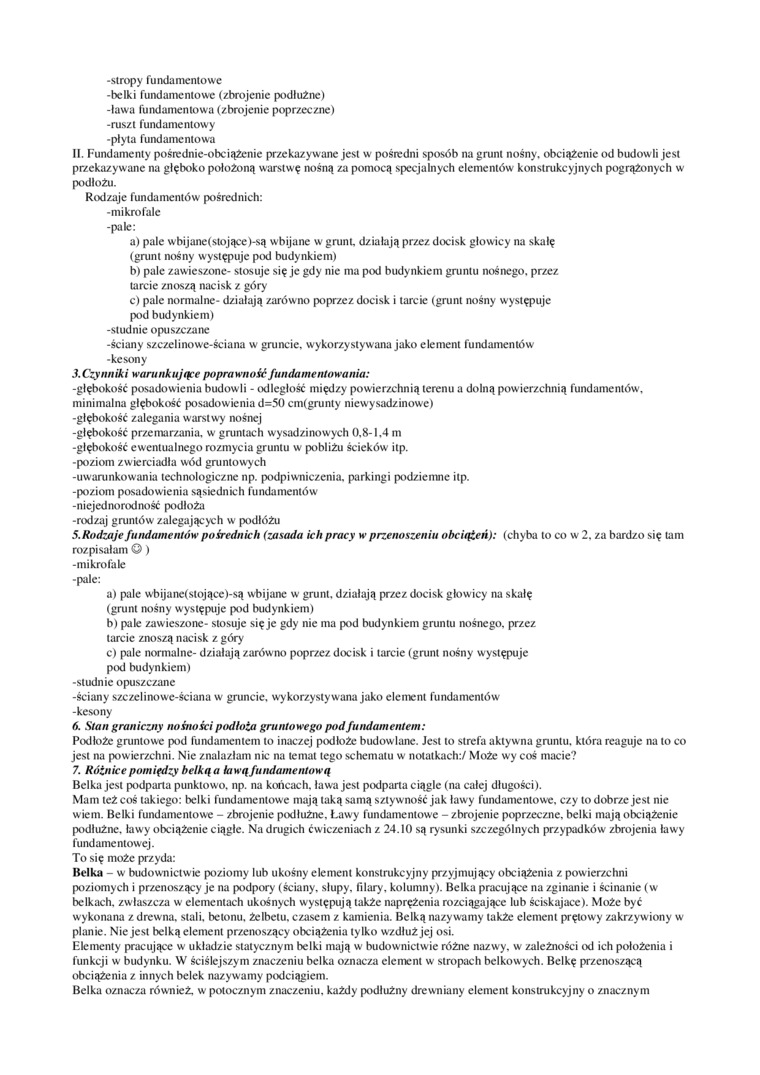

-stropy fundamentowe

-belki fundamentowe (zbrojenie podłużne)

-lawa fundamentowa (zbrojenie poprzeczne)

-ruszt fundamentowy -płyta fundamentowa

II. Fundamenty pośrednie-obciążenie przekazywane jest w pośredni sposób na grunt nośny, obciążenie od budowli jest przekazywane na głęboko położoną warstwę nośną za pomocą specjalnych elementów konstrukcyjnych pogrążonych w podłożu.

Rodzaje fundamentów pośrednich:

-mikrofale

-pale:

a)    pale wbijane(stojące)-są wbijane w grunt, działają przez docisk głowicy na skałę (grunt nośny występuje pod budynkiem)

b)    pale zawieszone- stosuje się je gdy nie ma pod budynkiem gruntu nośnego, przez tarcie znoszą nacisk z góry

c)    pale normalne- działają zarówno poprzez docisk i tarcie (grunt nośny występuje pod budynkiem)

-studnie opuszczane

-ściany szczelinowe-ściana w gruncie, wykorzystywana jako element fundamentów -kesony

3.Czynniki warunkujące poprawność fundamentowania:

-głębokość posadowienia budowli - odległość między powierzchnią terenu a dolną powierzchnią fundamentów, minimalna głębokość posadowienia d=50 cm(grunty niewysadzinowe)

-głębokość zalegania warstwy nośnej

-głębokość przemarzania, w gruntach wysadzinowych 0.8-1.4 m -głębokość ewentualnego rozmycia gruntu w pobliżu ścieków itp.

-poziom zwierciadła wód gruntowych

-uwarunkowania technologiczne np. podpiwniczenia, parkingi podziemne itp.

-poziom posadowienia sąsiednich fundamentów

-niejednorodność podłoża

-rodzaj gruntów zalegających w podłożu

5.    Rodzaje fundamentów pośrednich (zasada ich pracy h- przenoszeniu obciążeń): (chyba to co w 2. za bardzo się tam rozpisałam O)

-mikrofale

-pale:

a)    pale wbijanc(stojące)-są wbijane w grunt, działają przez docisk głowicy na skałę (grunt nośny występuje pod budynkiem)

b)    pale zawieszone- stosuje się je gdy nie ma pod budynkiem gruntu nośnego, przez tarcic znoszą nacisk z góry

c)    pale normalne- działają zarówno poprzez docisk i tarcie (grunt nośny występuje pod budynkiem)

-studnie opuszczane

-ściany szczelinowe-ściana w gruncie, wykorzystywana jako element fundamentów'

-kesony

6.    Stan graniczny nośności podloia gruntowego pod fundamentem:

Podłoże gruntowe pod fundamentem to inaczej podłoże budów lanc. Jest to strefa aktywna gruntu, która reaguje na to co jest na powierzchni. Nie znalazłam nic na lemat tego schematu w notatkach:/ Może wy coś macie?

7.    Różnice pomiędzy betką a lawą fundamentową

Belka jest podparta punktowo, np. na końcach, ława jest podparta ciągle (na całej długości).

Mam też coś takiego: belki fundamentow e mają taką samą sztywność jak ławy fundamentowe, czy to dobrze jest nic wiem. Belki fundamentowe - zbrojenie podłużne, Ławy fundamentowe - zbrojenie poprzeczne, belki mają obciążenie podłużne, ławy obciążenie ciągle. Na drugich ćwiczeniach z 24.10 są rysunki szczególnych przypadków zbrojenia ławy fundamentowej.

To się może przyda:

Belka - w budownictwie poziomy lub ukośny element konstrukcyjny przyjmujący obciążenia z powierzchni poziomych i przenoszący je na podpory (ściany, słupy, filary, kolumny). Belka pracujące na zginanie i ścinanie (w belkach, zwłaszcza w elementach ukośnych występują także naprężenia rozciągające lub ściskające). Może być wykonana z drewna, stali, betonu, żelbetu, czasem z kamienia. Belką nazywamy także element prętowy zakrzywiony w planie. Nie jest belką element przenoszący obciążenia tylko wzdluźjej osi.

Elementy pracujące w układzie statycznym belki mają w budownictwie różne nazwy, w zależności od ich położenia i funkcji w budynku. W ściślejszym znaczeniu belka oznacza element w stropach belkowych. Belkę przenoszącą obciążenia z innych belek nazywamy podciągiem.

Belka oznacza również, w potocznym znaczeniu, każdy podłużny drewniany element konstrukcyjny o znacznym
