61024

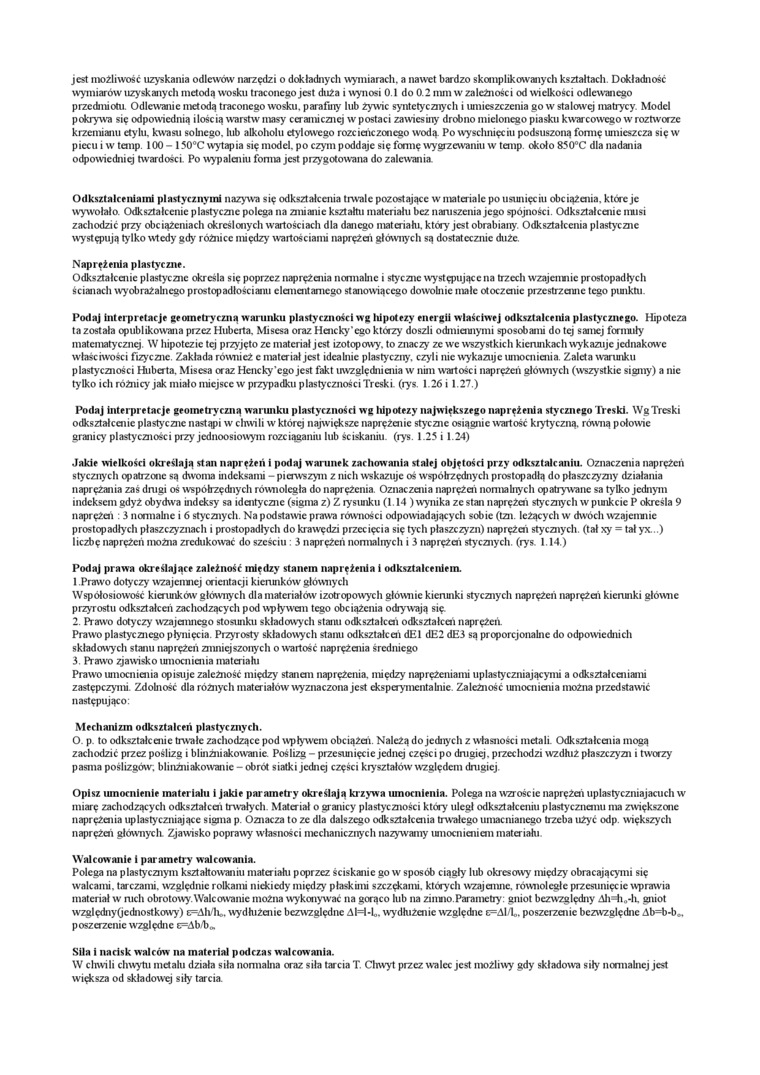

jest możliwość uzyskania odlewów narzędzi o dokładnych wymiarach, a nawet bardzo skomplikowanych kształtach Dokładność wymiarów uzyskanych metodą wosku traconego jest duża i wynosi 0.1 do 0.2 nun w zależności od wielkości odlewanego przednuotu Odlewanie metodą traconego wosku, parafiny lub żywic syntetycznych i umieszczenia go w stalowej matrycy. Model pokrywa się odpowiednią ilością warstw masy ceramicznej w postaci zawiesiny drobno mielonego piasku kwarcowego w roztworze krzemianu etylu, kwasu solnego, lub alkoholu etylowego rozcieńczonego wodą. Po wysclmięciu podsuszoną fonnę umieszcza się w piecu i w temp. 100-150°C wytapia się model, po czym poddaje się fonnę wygrzewaniu w temp. około 850°C dla nadania odpowiedniej twardości Po wypałami forma jest przygotowana do zalewania

Odkształceniami plastycznymi nazywa się odkształcenia trwale pozostające w materiale po usunięciu obciążana, które je wywołało Odkształcenie plastyczne polega na znuanic kształtu materiału bez naruszenia jego spójności. Odkształcaiic musi zachodzić przy obciążeniach określonych wartościach dla danego materiału, który jest obrabiany. Odkształcenia plastyczne występują tylko wtedy gdy różnice nuędzy wartościami naprężał głównych są dostatecznie duże.

Naprężenia plastyczne.

Odkształcane plastyczne określa się poprzez naprężaiia nonnabic i styczne występujące na trzech wzajemne prostopadłych ścianach wyobrażabicgo prostopadłościanu clanaitamcgo stanowiącego dowolnie małe otoczaiic przestrzame tego punktu.

Podaj interpretacje geometryczną warunku plastyczności wg liipotezy energii właściwej odkształcenia plastycznego. Hipoteza ta została opublikowana przez Huberta. Misesa oraz Haicky ‘ego którzy doszli odmiamymi sposobami do tej samej formuły matcmatycziKj W hipotezie tej przyjęto ze materiał jest izotopowy, to znaczy ze we wszystkich kicnmkach wykazuje jednakowe właściwości fizyczne. Zakłada również c materiał jest idea buc plastyczny, czyli nic wykazuje umocniaiia. Zaleta warunku plastyczności Hubata. Misesa oraz Hencky'ego jest fakt uwzględniatia w nun wartości naprężeń głównych (wszystkie sigmy) a nie tylko ich różnicy jak miało miejsce w przypadku plastyczności Treski, (rys. 1.26 i 1.27.)

Podaj interpretacje geometryczną w arunku plastyczności wg hipotezy największego naprężenia stycznego Ireski. Wg Treski odkształcane plastyczne nastali w chwili w której największe naprężane styczne osiągnie wartość krytyczną, równą połowic granicy plastyczności przy jednoosiowym rozciąganiu lub ściskaniu, (rys. 1.25 i 1.24)

Jakie wielkości określają stan naprężeń i podaj warunek zachowania stałej objętości przy odkształcaniu. Oznaczenia naprężeń stycznych opatrzone są dwoma indeksami - pierwszym z nich wskazuje oś współrzędnych prostopadłą do płaszczyzny działania naprężania zaś drugi oś współrzędnych równoległa do naprężenia Oznaczana naprężał nomu lny eh opatrywane sa tylko jednym indeksem gdyż obydwa indeksy sa idaitycznc (sigma z) Z rysunku (1.14 ) wynika ze stan naprężał sty cznych w punkcie P określa 9 naprężał : 3 nonnabic i 6 stycznych. Na podstawie prawa równości odpowiadających sobie (tzn. leżących w dwóch wzajemne prostopadłych płaszczyznach i prostopadłych do krawędzi przecięcia się tych płaszczyzn) naprężał stycznych, (tał xy = tał yx. ) liczbę naprężeń można zredukować do sześciu : 3 naprężeń normalnych i 3 naprężał stycznych, (rys 1.14.)

Podaj prawa określające zależność między stanem naprężenia i odkształceniem.

1 .Prawo dotyczy wzajcnaicj orientacji kicnmków głównych

Współosiowość kiaunkow głównych dla materiałów izotropowych głównie kierunki stycznych naprężeń naprężał kicnuiki główne przyrostu odkształceń zachodzących pod wpływem tego obciążenia odbywają się.

2.    Prawo dotyczy wzajaiuicgo stosunku składowych staiui odkształcał odkształcał naprężeń.

Prawo plastycznego płynięcia. Przyrosty składowych stanu odkształcał dEl dE2 dE3 są proporcjonabie do odpowiednich składowych stanu naprężeń zmniejszonych o wartość naprężaiia średniego

3.    Prawo zjawisko umocniona materiału

Prawo umocniona opisuje zależność między stanan naprężenia, między naprężeniami uplastyczniającynu a odkształcałianu zastępczymi Zdobiość dla różnych mataiałow wyznaczona jest eksperymentabue Zależność umocnienia można przedstawić następująco:

Mechanizm odkształceń plastycznych.

O. p. to odkształcaiic trwałe zachodzące pod wpływem obciążai. Należą do jednych z własności metali. Odkształcana mogą zachodzić przez poślizg i blinżniakowanie. Poślizg - przesunięcie jednej części po drugiej, przechodzi wzdłuż płaszczyzn i tworzy pasma poślizgów, blinżniakowanie - obrót siatki jednej części kryształów względem drugiej

Opisz umocnienie materiału i jakie parametry określają krzywa umocnienia. Polega na wzroście naprężeń uplastyczniajacuch w miarę zachodzących odkształca! trwałych Materiał o granicy plastyczności który uległ odkształceniu plastycznanu ma zwiększone naprężaiia uplastyczniające sigma p. Oznacza to ze dla dalszego odkształcana trwałego umacnianego trzeba użyć odp. większych napręża! głównych Zjawisko poprawy w^rłasności mechanicznych nazywamy umocniaiian materiału

Walcowanie i parametry walcowania.

Polega na plastycznym kształtowaniu mataiału poprzez ściskanie go w sposób ciągły lub okresowy między' obracającymi się walcami, tarczami, względnie rolkami niekiedy między płaskimi szczękami, których wzajaimc, równoległe przesunięcie wprawia materiał w ruch obrotowy. Walc cwanie można wykonywać na gorąco lub na zimno. Parametry: gniot bezwzględny Ah=h„-li. gniot w'zględny(jcdnostkowy) e=Ah1i<.. wydłużane bezwzględne Al=ł-L wydłużenie względne e=AM,. poszerzane bezwzględne Ab=b-b₀. poszerzenie względne c=db/b_w

Siła i nacisk walców na materiał podczas walcowania.

W chwili chwytu metalu działa siła normalna oraz siła tarcia T. Chwyt przez walec jest możliwy gdy składowa siły nonnabicj jest w^riększa od składowej siły tarcia.
