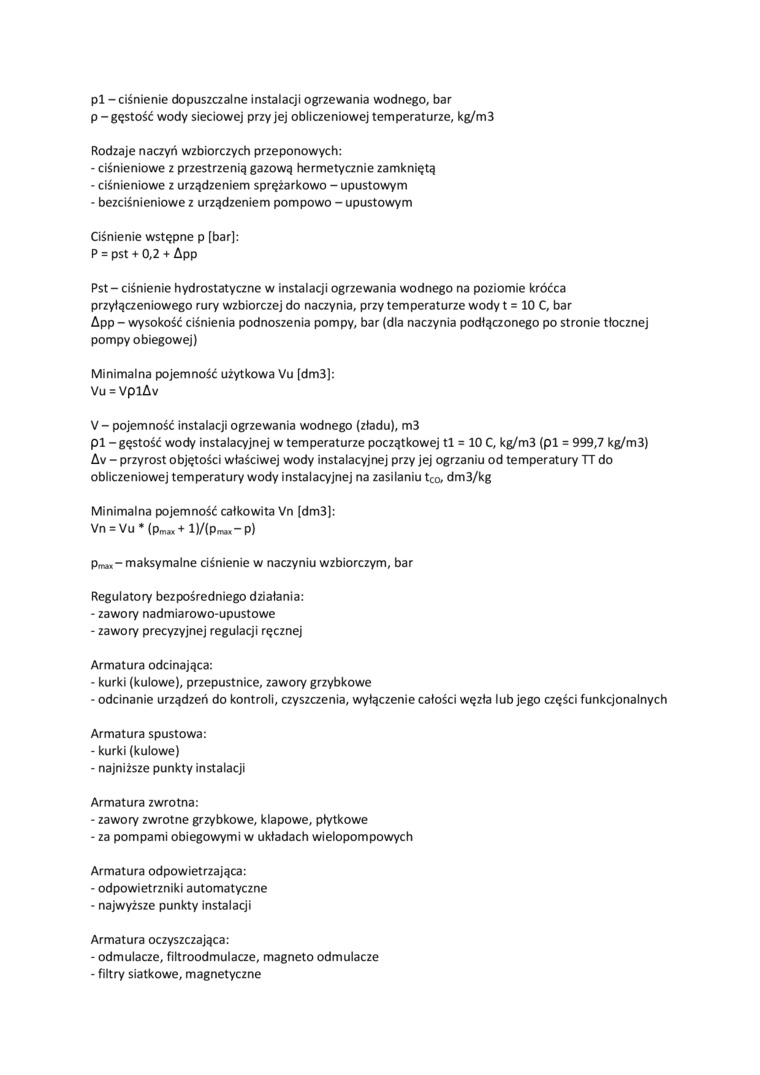

pl - ciśnienie dopuszczalne instalacji ogrzewania wodnego, bar p - gęstość wody sieciowej przy jej obliczeniowej temperaturze, kg/mB

Rodzaje naczyń wzbiorczych przeponowych:

-    ciśnieniowe z przestrzenią gazową hermetycznie zamkniętą

*    ciśnieniowe z urządzeniem sprężarkowo - upustowym

-    bezciśnieniowe z urządzeniem pompowo - upustowym

Ciśnienie wstępne p (bar):

P = pst + 0,2 + App

Pst- ciśnienie hydrostatyczne w instalacji ogrzewania wodnego na poziomie króćca przyłączeniowego rury wzbiorczej do naczynia, przy temperaturze wody t = 10 C, bar App - wysokość ciśnienia podnoszenia pompy, bar (dla naczynia podłączonego po stronie tłocznej pompy obiegowej)

Minimalna pojemność użytkowa Vu (dm3):

Vu = VplAv

V- pojemność instalacji ogrzewania wodnego (zładu), m3

pl - gęstość wody instalacyjnej w temperaturze początkowej tl = 10 C, kg/m3 (pl = 999,7 kg/m3)

Av - przyrost objętości właściwej wody instalacyjnej przy jej ogrzaniu od temperatury TT do obliczeniowej temperatury wody instalacyjnej na zasilaniu tco. dm3/kg

Minimalna pojemność całkowita Vn (dm3):

Vn = VU * (Pmw + 1 )/(Pm*i p)

Pmti maksymalne ciśnienie w naczyniu wzbiorczym, bar

Regulatory bezpośredniego działania:

-    zawory nadmiarowo-upustowe

-    zawory precyzyjnej regulacji ręcznej

Armatura odcinająca:

-    kurki (kulowe), przepustnice, zawory grzybkowe

-    odcinanie urządzeń do kontroli, czyszczenia, wyłączenie całości węzła lub jego części funkcjonalnych

Armatura spustowa:

-    kurki (kulowe)

-    najniższe punkty instalacji

Armatura zwrotna:

*    zawory zwrotne grzybkowe, klapowe, płytkowe

-    za pompami obiegowymi w układach wielopompowych

Armatura odpowietrzająca:

-    odpowietrzniki automatyczne

*    najwyższe punkty instalacji

Armatura oczyszczająca:

-    odmulacze, filtroodmulacze, magneto odmulacze

-    filtry siatkowe, magnetyczne
