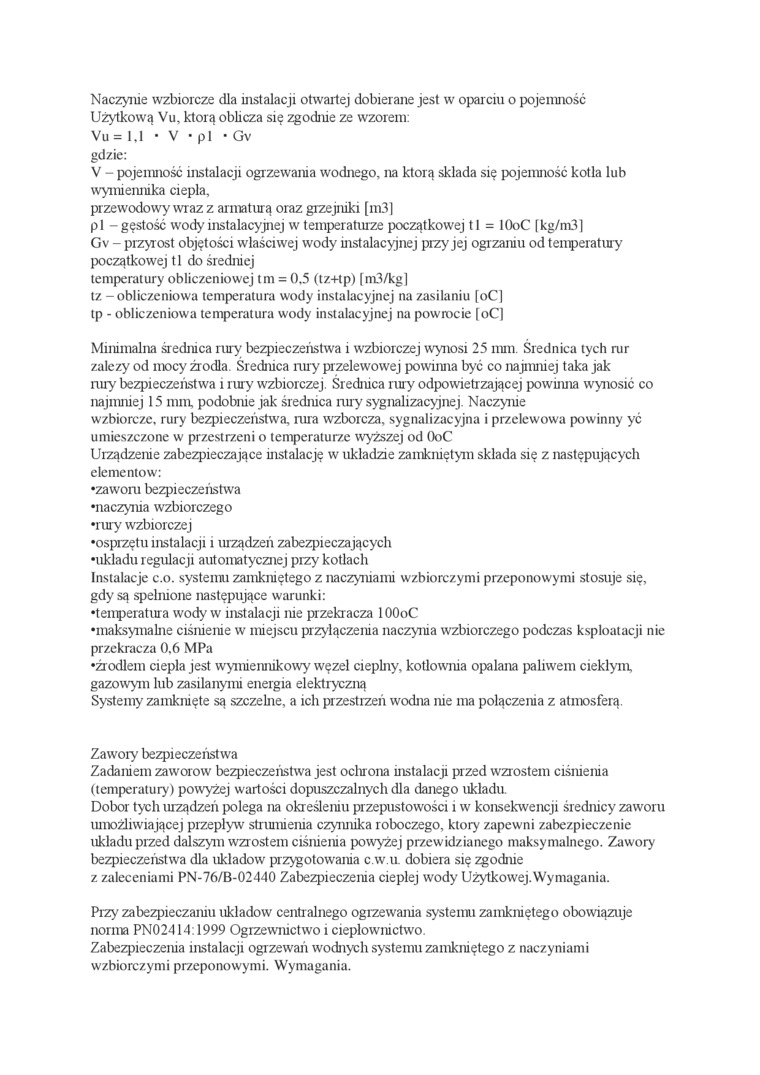

Naczynie wzbiorcze dla instalacji otwartej dobierane jest w oparciu o pojemność Użytkową Vu, którą oblicza się zgodnie ze wzorem:

Vu = 1,1 • V • pl • Gv gdzie:

V - pojemność instalacji ogrzewania wodnego, na którą składa się pojemność kotła lub wymiennika ciepła,

przewodowy wraz z armaturą oraz grzejniki [m3]

pl -gęstość wody instalacyjnej w temperaturze początkowej tl = lOoC [kg/m31

Gv - przyrost objętości właściwej wody instalacyjnej przy jej ogrzaniu od temperatury

początkowej tl do średniej

temperatury obliczeniowej trn = 0,5 (tz+łp) [m3/kg]

tz - obliczeniowa temperatura wody instalacyjnej na zasilaniu (oC]

tp - obliczeniowa temperatura wody instalacyjnej na powrocie [oC]

Minimalna średnica rury bezpieczeństwa i wzbiorczej wynosi 25 mm. Średnica tych rur

zalezy od mocy żrodla. Średnica rury przelewowej powinna być co najmniej taka jak

rury bezpieczeństwa i rury wzbiorczej. Średnica rury odpowietrzającej powinna wynosić co

najmniej 15 mm, podobnie jak średnica tury' sygnalizacyjnej. Naczynie

wzbiorcze. rury bezpieczeństwa, rura wzborcza, sygnalizacyjna i przelewowa powinny yć

umieszczone w przestrzeni o temperaturze wyższej od OoC

Urządzenie zabezpieczające instalację w układzie zamkniętym składa się z następujących elementów:

•zaworu bezpieczeństwa •naczynia wzbiorczego •rury wzbiorczej

•osprzętu instalacji i urządzeń zabezpieczających •układu regulacji automatycznej przy kotłach

Instalacje c.o. systemu zamkniętego z naczyniami wzbiorczymi przeponowymi stosuje się, gdy są spełnione następujące warunki:

•temperatura wody w instalacji nie przekracza 1 OOoC

•maksymalne ciśnienie w miejscu przyłączenia naczynia wzbiorczego podczas ksploatacji nie przekracza 0.6 MPa

•źródłem ciepła jest wymiennikowy węzeł cieplny, kotłownia opalana paliwem ciekłym, gazowym lub zasilanymi energia elektryczną

Systemy zamknięte są szczeble, a ich przestrzeń wodna nie ma połączenia z atmosferą

Zawory bezpieczeństwa

Zadaniem zaworow bezpieczeństwa jest oclirona instalacji przed wzrostem ciśnienia (temperatury) powyżej wartości dopuszczalnych dla danego układu.

Dobor tych urządzeń piolega na określeniu przepustowości i w konsekwencji średnicy zaworu umożliwiającej przepływ' strumienia czynnika roboczego, który zapewni zabezpieczenie układu przed dalszym wzrostem ciśnienia powyżej przewidzianego maksymalnego. Zawory bezpieczeństwa dla układów' przygotowania c.w.u. dobiera się zgodnie z zaleceniami PN-76/B-02440 Zabezpieczenia cieplej wody Użytkowej.Wymagania.

Pizy zabezpieczaniu układów centralnego ogrzew'ania systemu zamkniętego obowiązuje norma PN02414 1999 Ogrzewnictwo i ciepłownictwo.

Zabezpieczenia instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania.
