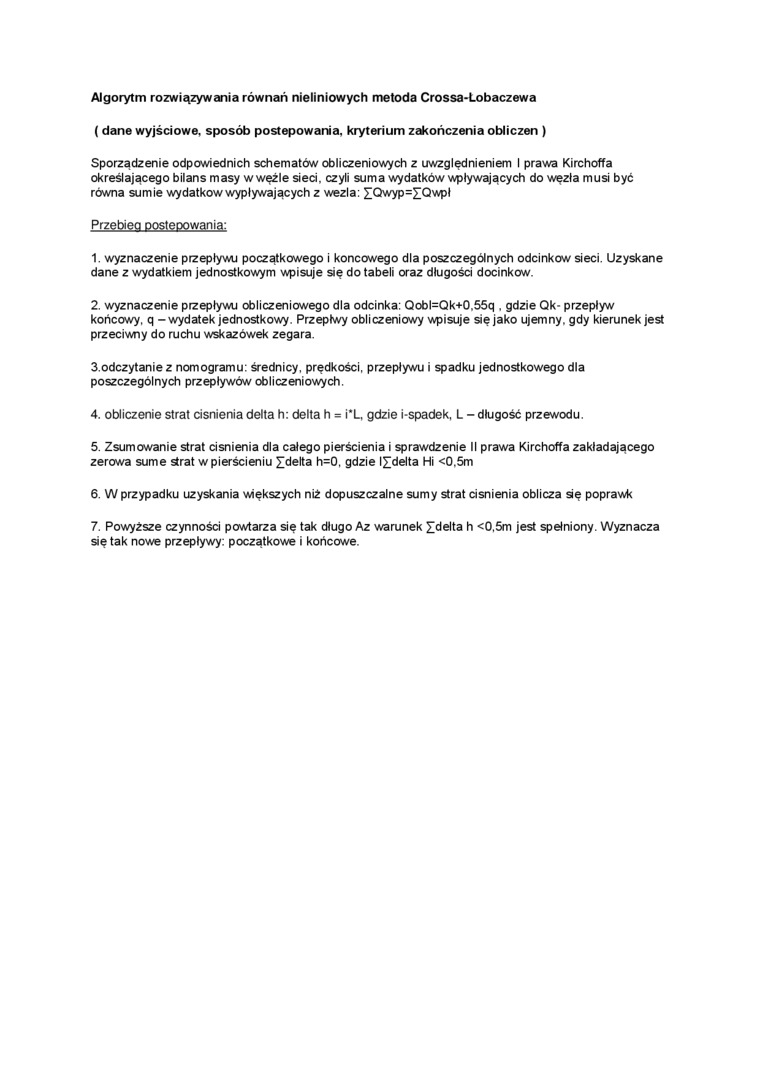

Algorytm rozwiązywania równań nieliniowych metoda Crossa-Lobaczewa ( dane wyjściowe, sposób postępowania, kryterium zakończenia obliczeń )

Sporządzenie odpowiednich schematów obliczeniowych z uwzględnieniem I prawa Kirchoffa określającego bilans masy w węźle sieci, czyli suma wydatków wpływających do węzła musi być równa sumie wydatków wypływających z wezla: £Qwyp=£Qwpł

Przebieg postępowania:

1.    wyznaczenie przepływu początkowego i końcowego dla poszczególnych odcinków sieci. Uzyskane dane z wydatkiem jednostkowym wpisuje się do tabeli oraz długości docinków.

2.    wyznaczenie przepływu obliczeniowego dla odcinka: Qobl=Qk+0,55q . gdzie Qk- przepływ końcowy. q - wydatek jednostkowy. Przepłwy obliczeniowy wpisuje się jako ujemny, gdy kierunek jest przeciwny do ruchu wskazówek zegara.

3.odczytanie z nomogramu: średnicy, prędkości, przepływu i spadku jednostkowego dla poszczególnych przepływów obliczeniowych.

4.    obliczenie strat ciśnienia delta h: delta h = i*L. gdzie i-spadek. L - długość przewodu.

5.    Zsumowanie strat ciśnienia dla całego pierścienia i sprawdzenie II prawa Kirchoffa zakładającego zerowa sumę strat w pierścieniu £delta h=0, gdzie l^dełta Hi <0.5m

6.    W przypadku uzyskania większych niż dopuszczalne sumy strat ciśnienia oblicza się poprawk

7.    Powyższe czynności powtarza się tak długo Az warunek £delta h <0.5m jest spełniony. Wyznacza się tak nowe przepływy: początkowe i końcowe.
