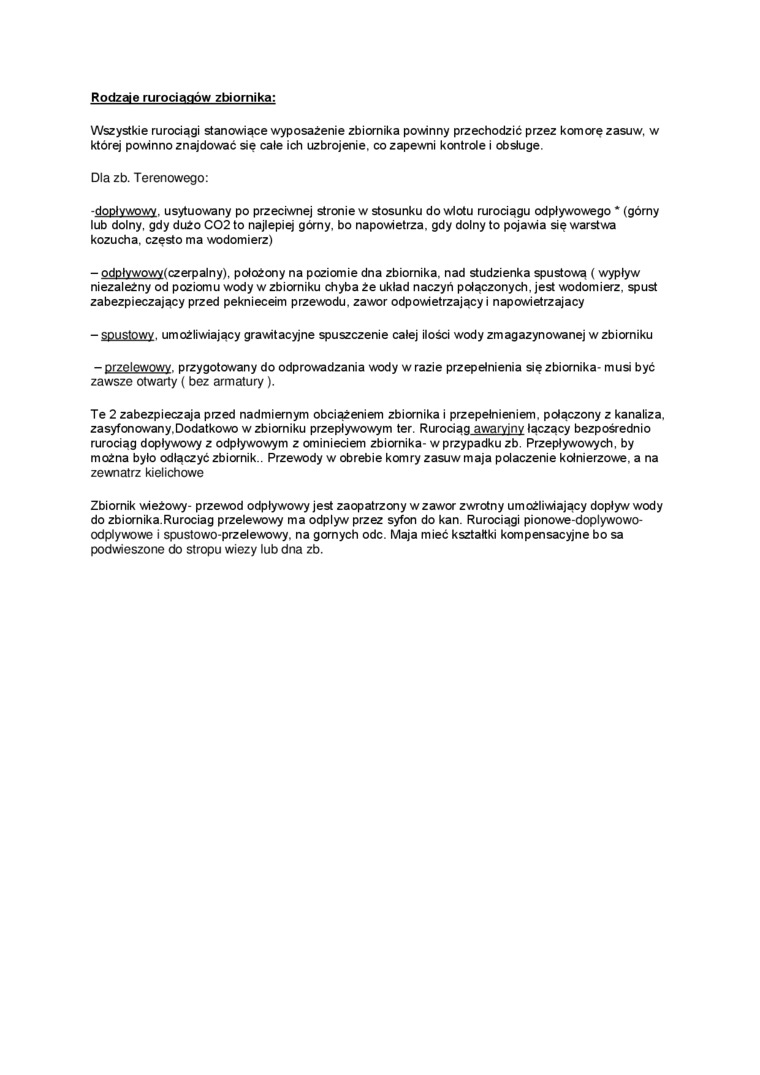

Rodzaje rurociągów zbiornika:

Wszystkie rurociągi stanowiące wyposażenie zbiornika powinny przechodzić przez komorę zasuw, w której powinno znajdować się całe ich uzbrojenie, co zapewni kontrole i obsługę.

Dlazb. Terenowego:

-dopływowy, usytuowany po przeciwnej stronie w stosunku do wlotu rurociągu odpływowego * (górny lub dolny, gdy dużo C02 to najlepiej górny, bo napowietrza, gdy dolny to pojawia się warstwa kożucha, często ma wodomierz)

-odpływowy(czerpalny), położony na poziomie dna zbiornika, nad studzienka spustową ( wypływ niezależny od poziomu wody w zbiorniku chyba że układ naczyń połączonych, jest wodomierz, spust zabezpieczający przed peknieceim przewodu, zawór odpowietrzający i napowietrzający

-    spustowy, umożliwiający grawitacyjne spuszczenie całej ilości wody zmagazynowanej w zbiorniku

-    przelewowy, przygotowany do odprowadzania wody w razie przepełnienia się zbiornika- musi być zawsze otwarty ( bez armatury).

Te 2 zabezpieczają przed nadmiernym obciążeniem zbiornika i przepełnieniem, połączony z kanaliza. zasyfonowany.Dodatkowo w zbiorniku przepływowym ter. Rurodag awaryjny łączący bezpośrednio rurociąg dopływowy z odpływowym z ominięciem zbiornika- w przypadku zb. Przepływowych, by można było odłączyć zbiornik.. Przewody w obrębię komry zasuw maja połączenie kołnierzowe, a na zewnątrz kielichowe

Zbiornik wieżowy- przewód odpływowy jest zaopatrzony w zawór zwrotny umożliwiający dopływ wody do zbiornika.Rurociąg przelewowy ma odpływ przez syfon do kan. Rurociągi pionowe-doplywowo-odpływowe i spustowo-przełewowy. na górnych ode. Maja mieć kształtki kompensacyjne bo sa podwieszone do stropu wieży lub dna zb.
