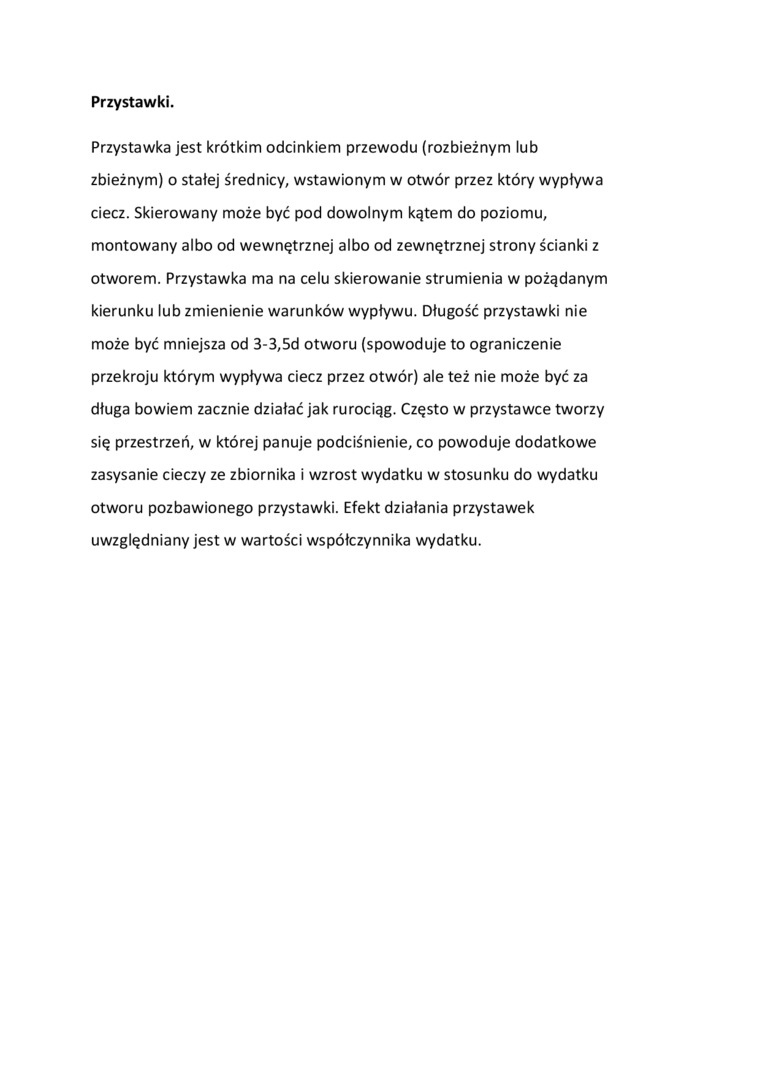

Przystawki.

Przystawka jest krótkim odcinkiem przewodu (rozbieżnym lub zbieżnym) o statej średnicy, wstawionym w otwór przez który wyptywa ciecz. Skierowany może być pod dowolnym kątem do poziomu, montowany albo od wewnętrznej albo od zewnętrznej strony ścianki z otworem. Przystawka ma na celu skierowanie strumienia w pożądanym kierunku lub zmienienie warunków wypływu. Długość przystawki nie może być mniejsza od 3-3,5d otworu (spowoduje to ograniczenie przekroju którym wypływa ciecz przez otwór) ale też nie może być za długa bowiem zacznie działać jak rurociąg. Często w przystawce tworzy się przestrzeń, w której panuje podciśnienie, co powoduje dodatkowe zasysanie cieczy ze zbiornika i wzrost wydatku w stosunku do wydatku otworu pozbawionego przystawki. Efekt działania przystawek uwzględniany jest w wartości współczynnika wydatku.
