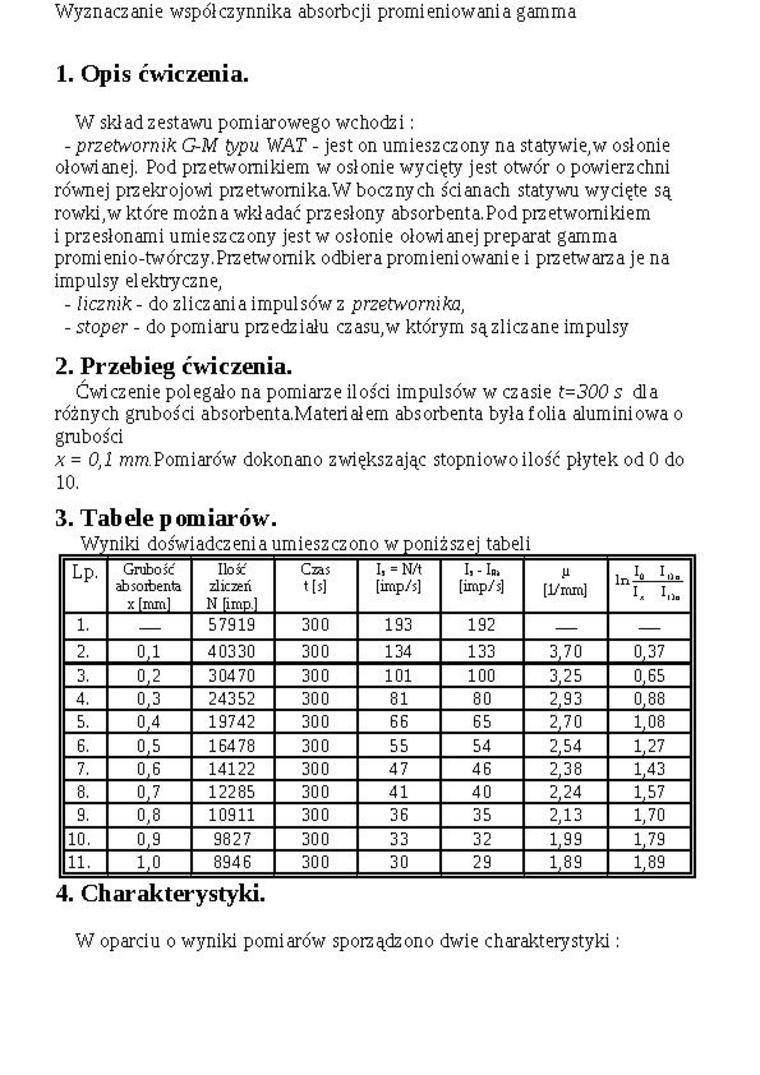

Wyznaczanie współczynnika absorbcji promieniowania gamma
W skład zestawu pomiarowego wchodzi:
- przetwornik G-M typu WAT - jest on umieszczony na statywie,w osłonie ołowianej. Pod przetwornikiem w osłonie wycięty jest otwór o powierzchni równej przekrojowi przetwornika.W bocznych ścianach statywu wycięte są rowki,w które można wkładać przesłony absorbenta.Pod przetwornikiem
i przesłonami umieszczony jest w osłonie ołowianej preparat gamma promienio-twórczy.Przetwornik odbiera promieniowanie i przetwarza je na impulsy elektryczne,
- licznik - do zliczania impulsów z przetwornika,
- stoper - do pomiaru przedziału czasu, w którym są zliczane impulsy
Ćwiczenie polegało na pomiarze ilości impulsów w czasie t=300 s dla różnych grubości absorbenta.Materiałem absorbenta była folia aluminiowa o grubości
x= 0,1 mm.Pomiarów dokonano zwiększając stopniowo ilość płytek od 0 do
Wyniki doświadczenia umieszczono w poniższej tabeli
Lp. |
Grubość absoibenta x [mm] |
Ilość zliczeń N [imp.l |
Czas t [5] |
I, = N/t [imp/s] |
I, - In, [imp/s] |
[i/mm] |
ln1* I,)o I, In. |
1. |
— |
57919 |
300 |
193 |
192 |
— |
— |
2. |
0,1 |
40330 |
300 |
134 |
133 |
3,70 |
0,37 |
3. |
0,2 |
30470 |
300 |
101 |
100 |
3,25 |
0,65 |
4. |
0,3 |
24352 |
300 |
81 |
80 |
2,93 |
0,88 |
5. |
0,4 |
19742 |
300 |
66 |
65 |
2,70 |
1,08 |
6. |
0,5 |
16478 |
300 |
55 |
54 |
2,54 |
1,27 |
7. |
0,6 |
14122 |
300 |
47 |
46 |
2,38 |
!if |
8. |
0,7 |
12285 |
300 |
41 |
40 |
2,24 |
1.57 |
9. |
0,8 |
10911 |
300 |
36 |
35 |
2,13 |
1,70 |
10. |
0,9 |
9827 |
300 |
33 |
32 |
1,99 |
1,79 |
11. |
1,0 |
8946 |
300 |
30 |
29 |
1,89 |
1,89 |
4. Charakterystyki.
W oparciu o wyniki pomiarów sporządzono dwie charakterystyki:
