Przykład: Płatew swobodnie podparta o przekroju z dwuleowraka IPE

Przykład: Płatew swobodnie podparta o przekroju z dwuleowraka IPE

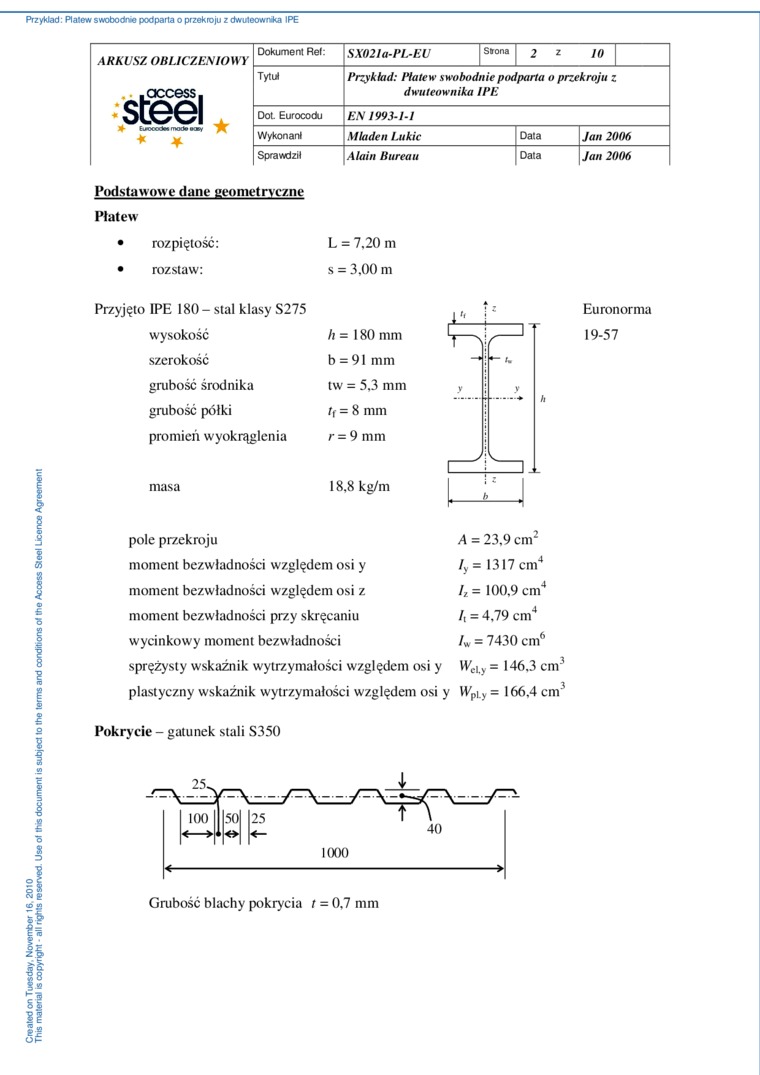

ARKUSZ OBLICZENIOWY

, access.

Steel

♦ bncałnmaktay ^ *

Dokument Ref:

SX02!a-PL-EU Słona

2 z 10

Tytuł

Przykład: Płatew swobodnie podparta o przekroju z dwuteownika IPE

DoL Eurocodu

EN 1993-1-1

Wykonani

Mladen Lukic

Data

Jan 2006

Sprawdził

Alain Bureau

Data

Jan 2006


Podstawowe dane geometryczne

Płatew

•    rozpiętość:    L = 7.20 m

•    rozstaw:    s = 3,00 m

Przyjęto IPE 180- stal klasy S275

wysokość    h= 180 mm

szerokość    b = 91mm

grubość środnika    tw = 5,3 mm

grubość półki    tf = 8 mm

promień wyokrąglenia    r = 9 mm

masa    18.8 kg/m

pole przekroju

moment bezwładności względem osi y moment bezwładności względem osi z moment bezwładności przy skręcaniu wycinkowy moment bezwładności sprężysty wskaźnik wytrzymałości względem osi y plastyczny wskaźnik wytrzymałości względem osi y Wpi.y = 166,4 cm3

Pokrycie - gatunek stali S350

Euronorma

19-57


Croated on Tuesday, Novembcr 16, 2010

The matenal is copyright - all rights reserved. Use ol thćs document is subject lo the lerms and conditions ol tho Access Steel Leence Agri


A = 23,9 cm2 Iy = 1317 cmh = 100,9 cm/, = 4,79 cmL = 7430 cmWcly= 146.3 cm3


Grubość blachy pokrycia t = 0.7 mm
