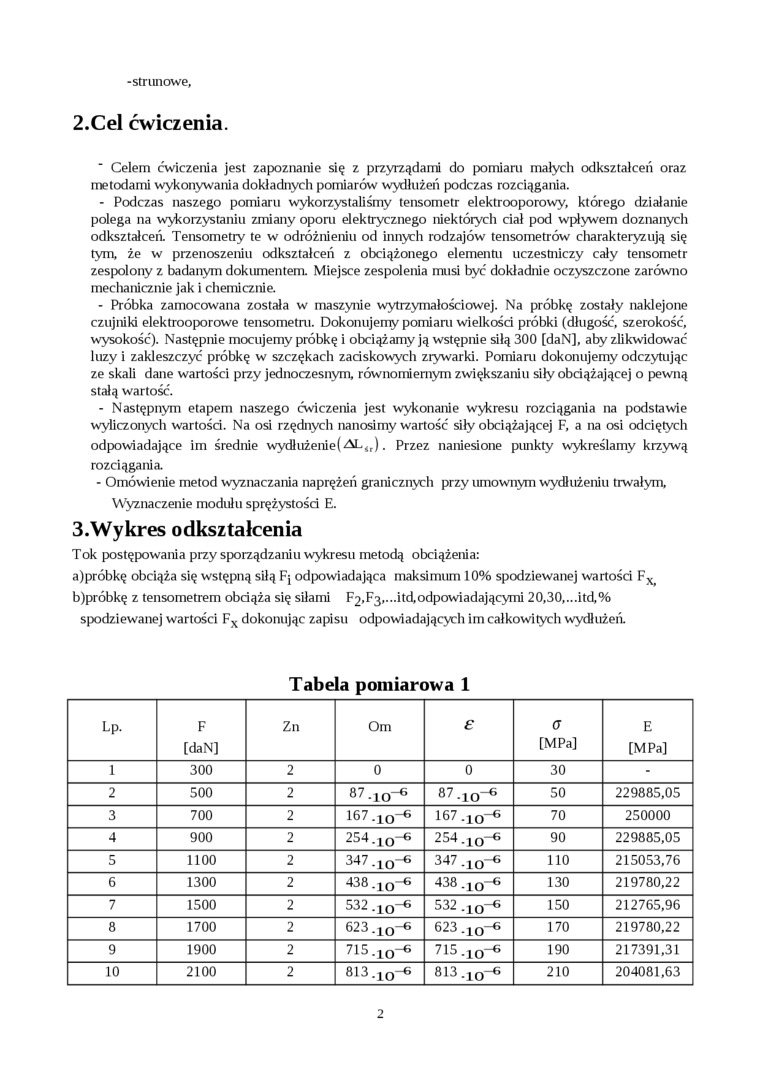

-strunowe.

2.Cel ćwiczenia.

" Celem ćwiczenia jest zapoznanie się z przyrządami do pomiaru małych odkształceń oraz metodami wykonywania dokładnych pomiarów wydłużeń podczas rozciągania.

-    Podczas naszego pomiaru wykorzystaliśmy tensometr elektrooporowy, którego działanie polega na wykorzystaniu zmiany oporu elektrycznego niektórych ciał pod wpływem doznanych odkształceń. Tensometry te w odróżnieniu od innych rodzajów tensometrów charakteryzują się tym, że w przenoszeniu odkształceń z obciążonego elementu uczestniczy cały tensometr zespolony z badanym dokumentem. Miejsce zespolenia musi być dokładnie oczyszczone zarówno mechanicznie jak i chemicznie.

-    Próbka zamocowana została w maszynie wytrzymałościowej. Na próbkę zostały naklejone czujniki elektrooporowe tensometru. Dokonujemy pomiaru wielkości próbki (długość, szerokość, wysokość). Następnie mocujemy próbkę i obciążamy ją wstępnie siłą 300 [daN], aby zlikwidować luzy i zakleszczyć próbkę w szczękach zaciskowych zrywarki. Pomiaru dokonujemy odczytując ze skali dane wartości przy jednoczesnym, równomiernym zwiększaniu siły obciążającej o pewną stałą wartość.

-    Następnym etapem naszego ćwiczenia jest wykonanie wykresu rozciągania na podstawie wyliczonych wartości. Na osi rzędnych nanosimy wartość siły obciążającej F, a na osi odciętych odpowiadające im średnie wydłużenie(^L4r). Przez naniesione punkty wykreślamy krzywą rozciągania.

-    Omówienie metod wyznaczania naprężeń granicznych przy umownym wydłużeniu trwałym,

Wyznaczenie modułu sprężystości E.

3.Wykres odkształcenia

Tok postępowania przy sporządzaniu wykresu metodą obciążenia:

a) próbkę obciąża się wstępną siłą Fj odpowiadająca maksimum 10% spodziewanej wartości Fx

b) próbkę z tensometrem obciąża się siłami F2,F3,...itd,odpowiadającymi 20,30,...itd,% spodziewanej wartości Fx dokonując zapisu odpowiadających im całkowitych wydłużeń.

Tabela pomiarowa 1

Lp.

F

[daN]

Zn

Om

£

0

[MPa]

E

[MPa]

1

300

2

0

0

30

-

2

500

2

87 lO-6

87.10_€

50

229885,05

3

700

2

167.io-6

167.10-6

70

250000

4

900

2

254. jo-6

254.10-6

90

229885,05

5

1100

2

347.10-6

347.10-€

110

215053,76

6

1300

2

438.10-€

438.10"6

130

219780,22

7

1500

2

332 -io-6

532 .1Q—6

150

212765,96

8

1700

2

623.10-6

623.10-6

170

219780,22

9

1900

2

715. icr6

715.lo^6

190

217391,31

10

2100

2

813.io-6

813.io-6

210

204081,63

2
