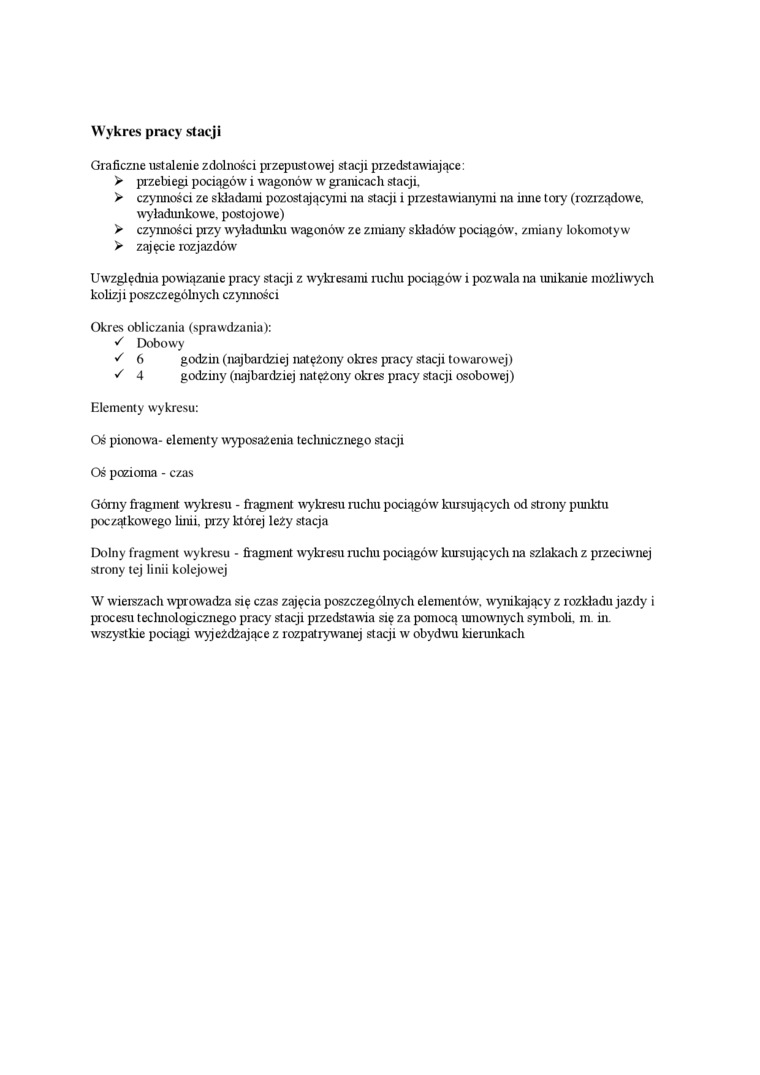

Wykres pracy stacji

Graficzne ustalenie zdolności przepustowej stacji przedstawiające:

>    przebiegi pociągów i wagonów w granicach stacji.

>    czynności ze składami pozostającymi na stacji i przestawianymi na inne tory (rozrządowe, wyładunkowe, postojowe)

>    czyimości przy wyładunku wagonów ze zmiany składów pociągów, zmiany lokomotyw

>    zajęcie rozjazdów

Uwzględnia powiązanie pracy stacji z wyki esami mchu pociągów i pozwala na unikanie możliwych kolizji poszczególnych czyimości

Okres obliczania (sprawdzania):

S Dobowy

S 6 godzin (najbardziej natężony okres pracy stacji towarowej)

S 4 godziny (najbardziej natężony okres pracy stacji osobowej)

Elementy wykresu:

Oś pionowa- elementy wyposażenia tecluiicznego stacji Oś pozioma - czas

Górny fragment wykresu - fragment wykresu mchu pociągów kursujących od strony punktu początkowego linii, przy której leży stacja

Dolny fragment wykresu - fragment wykresu mchu pociągów kursujących na szlakach z przeciwnej strony tej linii kolejowej

W wierszach wprowadza się czas zajęcia poszczególnych elementów, wynikający z rozkładu jazdy i procesu teclmologicznego pracy stacji przedstawia się za pomocą umownych symboli, m. in. wszystkie pociągi wyjeżdżające z rozpatrywanej stacji w obydwu kierunkach
