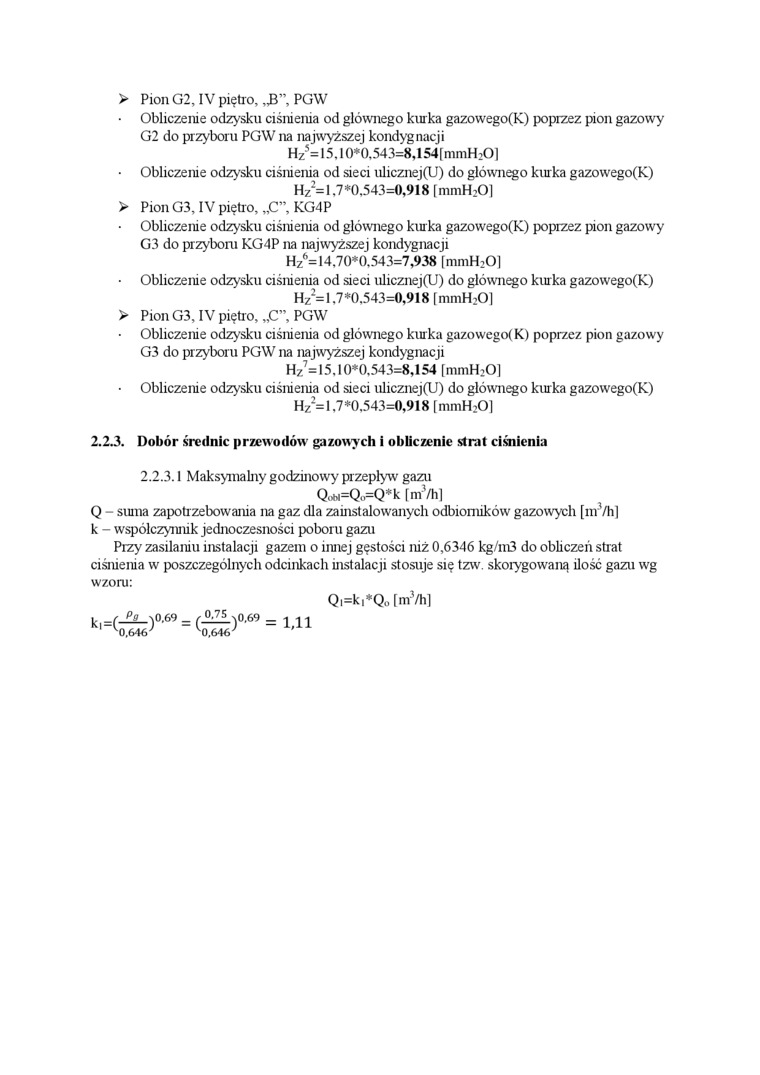

>    Pion G2, IV piętro, „B”, PGW

Obliczenie odzysku ciśnienia od głównego kurka gazowego(K) poprzez pion gazowy G2 do przyboru PGW na najwyższej kondygnacji

H_z⁵= 15,10*0,543=8,154[mmH₂0]

Obliczenie odzysku ciśnienia od sieci ulicznej(U) do głównego kurka gazowego(K) H_z²=l,7*0,543=0,918 [mmH₂0]

>    Pion G3, IV piętro, „C’\ KG4P

•    Obliczenie odzysku ciśnienia od głównego kurka gazowego(K) poprzez pion gazowy G3 do przyboru KG4P na najwyższej kondygnacji

H_z⁶= 14,70*0.543=7,938 [mmH₂0]

•    Obliczenie odzysku ciśnienia od sieci ulicznej(U) do głównego kurka gazowego(K)

H_z²=i;7*0.543=0,918 [mmH₂0]

>    Pion G3, IV piętro, „C”, PGW

• Obliczenie odzysku ciśnienia od głównego kurka gazowego( K) poprzez pion gazowy G3 do przyboru PGW na najwyższej kondygnacji

H_z⁷= 15,10*0,543=8,154 [mmH₂01

• Obliczenie odzysku ciśnienia od sieci ulicznej (U) do głównego kurka gazowego(K)

H_z²= 1,7*0,543=0,918 [mmH₂0]

2.2.3. Dobór średnic przewodów gazowych i obliczenie strat ciśnienia

2.2.3.1 Maksymalny godzinowy przepływ gazu Qow=Qo=Q*k [m³/h]

Q - suma zapotrzebowania na gaz dla zainstalowanych odbiorników gazowych [m³/h] k - współczynnik jednoczesności poboru gazu

Przy zasilaniu instalacji gazem o innej gęstości niż 0,6346 kg/m3 do obliczeń strat ciśnienia w poszczególnych odcinkach instalacji stosuje się tzw. skorygowaną ilość gazu wg wzoru:

Q,=k,*Q„ [nvVh|
