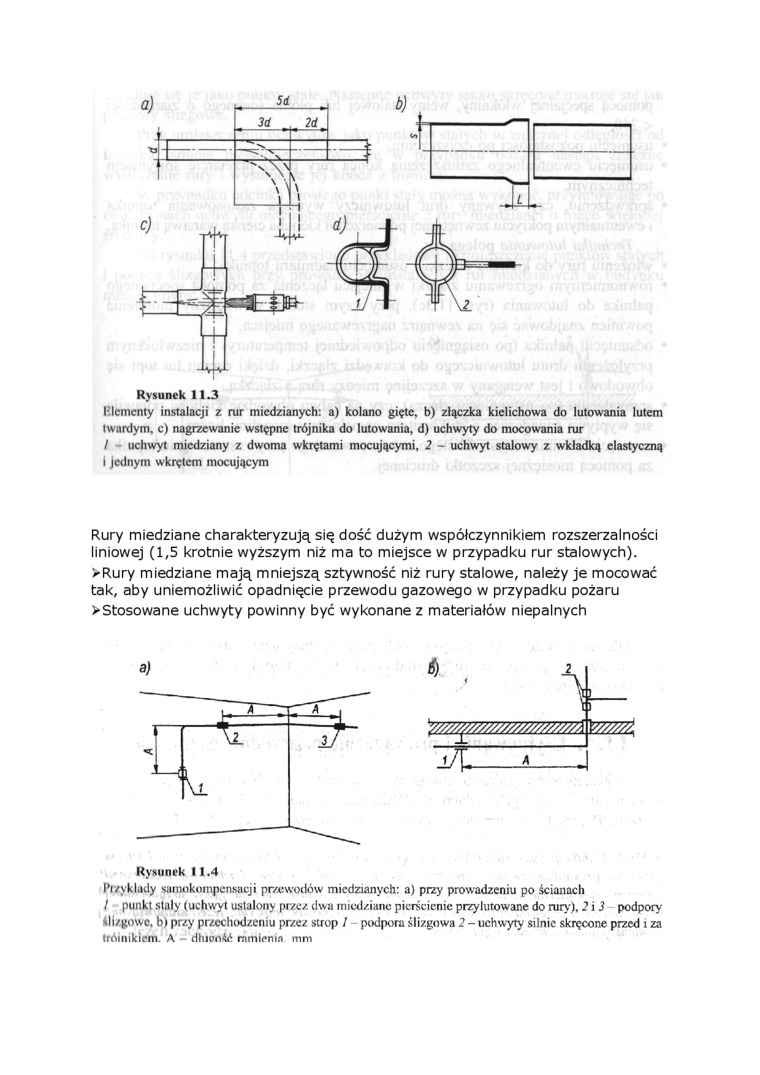

Hcmenty instalacji z rur miedzianych: a) kolano gięte, b) złączka kielichowa do lutowania lutem twardym, c) nagrzewanie wstępne trójnika do lutowania, d) uchwyty do mocowania rur / uchwyt miedziany z dwoma wkrętami mocującymi, 2 - uchwyt stalowy z wkładką elastyczną i jednym wkrętem mocującym

Rury miedziane charakteryzują się dość dużym współczynnikiem rozszerzalności liniowej (1,5 krotnie wyższym niż ma to miejsce w przypadku rur stalowych). >Rury miedziane mają mniejszą sztywność niż rury stalowe, należy je mocować tak, aby uniemożliwić opadnięcie przewodu gazowego w przypadku pożaru >Stosowane uchwyty powinny być wykonane z materiałów niepalnych

Rysunek 11.4

Przykłady samokompensacji przewodów miedzianych: a) przy prowadzeniu po ścianach / punkt stały (uchwyt ustalony przez dwa miedziane pierścienie przy lutowane do rury). 2 i 3 podpory ślizgowe, b) przy przechodzeniu przez strop I podpora ślizgowa 2 - uchwyty silnie skręcone przed i za trójnikiem. A - dhieośó ramienia mm
