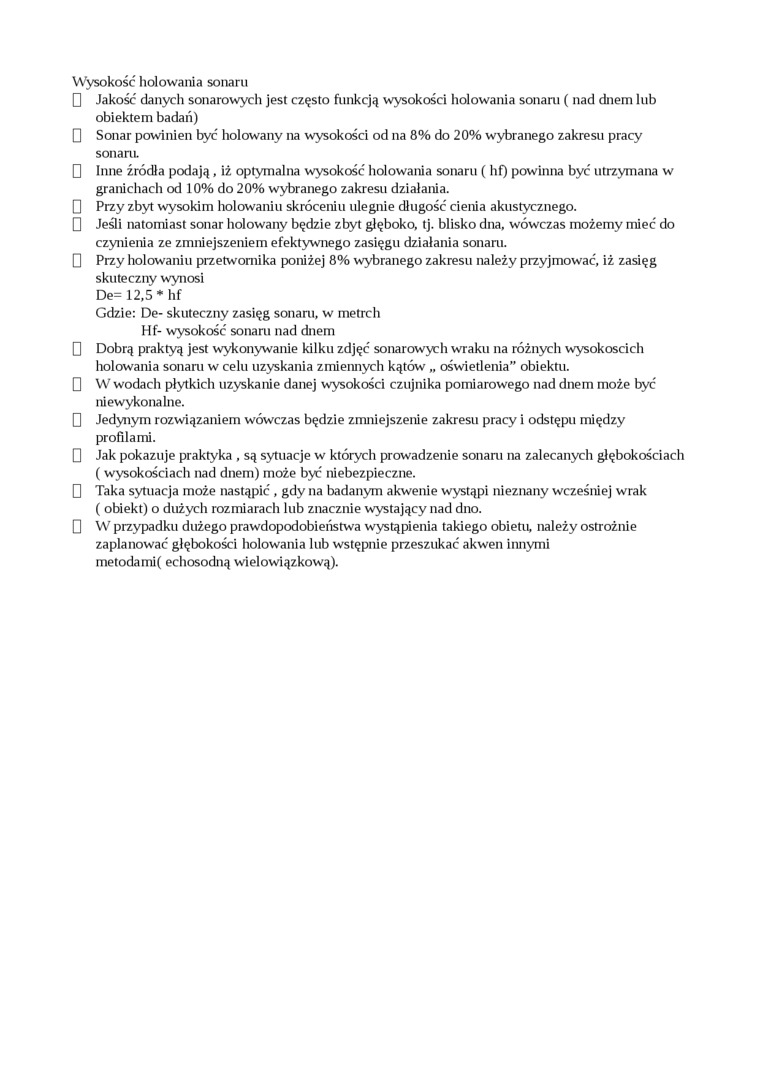

Wysokość holowania sonaru

[] Jakość danych sonarowych jest często funkcją wysokości holowania sonaru ( nad dnem lub obiektem badań)

D Sonar powinien być holowany na wysokości od na 8% do 20% wybranego zakresu pracy sonaru.

□    Inne źródła podają, iż optymalna wysokość holowania sonaru ( hf) powinna być utrzymana w granichach od 10% do 20% wybranego zakresu działania.

Q Przy zbyt wysokim holowaniu skróceniu ulegnie długość cienia akustycznego.

□    Jeśli natomiast sonar holowany będzie zbyt głęboko, tj. blisko dna, wówczas możemy mieć do czynienia ze zmniejszeniem efektywnego zasięgu działania sonaru.

D Przy holowaniu przetwornika poniżej 8% wybranego zakresu należy przyjmować, iż zasięg skuteczny wynosi De= 12,5 * hf

Gdzie: De- skuteczny zasięg sonaru, w metrch Hf- wysokość sonaru nad dnem

□    Dobrą praktyą jest wykonywanie kilku zdjęć sonarowych wraku na różnych wysokoscich holowania sonaru w celu uzyskania zmiennych kątów „ oświetlenia” obiektu.

[] W wodach płytkich uzyskanie danej wysokości czujnika pomiarowego nad dnem może być niewykonalne.

[] Jedynym rozwiązaniem wówczas będzie zmniejszenie zakresu pracy i odstępu między profilami.

D Jak pokazuje praktyka , są sytuacje w których prowadzenie sonaru na zalecanych głębokościach (wysokościach nad dnem) może być niebezpieczne.

[] Taka sytuacja może nastąpić , gdy na badanym akwenie wystąpi nieznany wcześniej wrak ( obiekt) o dużych rozmiarach lub znacznie wystający nad dno.

Q W przypadku dużego prawdopodobieństwa wystąpienia takiego obietu, należy ostrożnie zaplanować głębokości holowania lub wstępnie przeszukać akwen innymi metodami( echosodną wielowiązkową).
