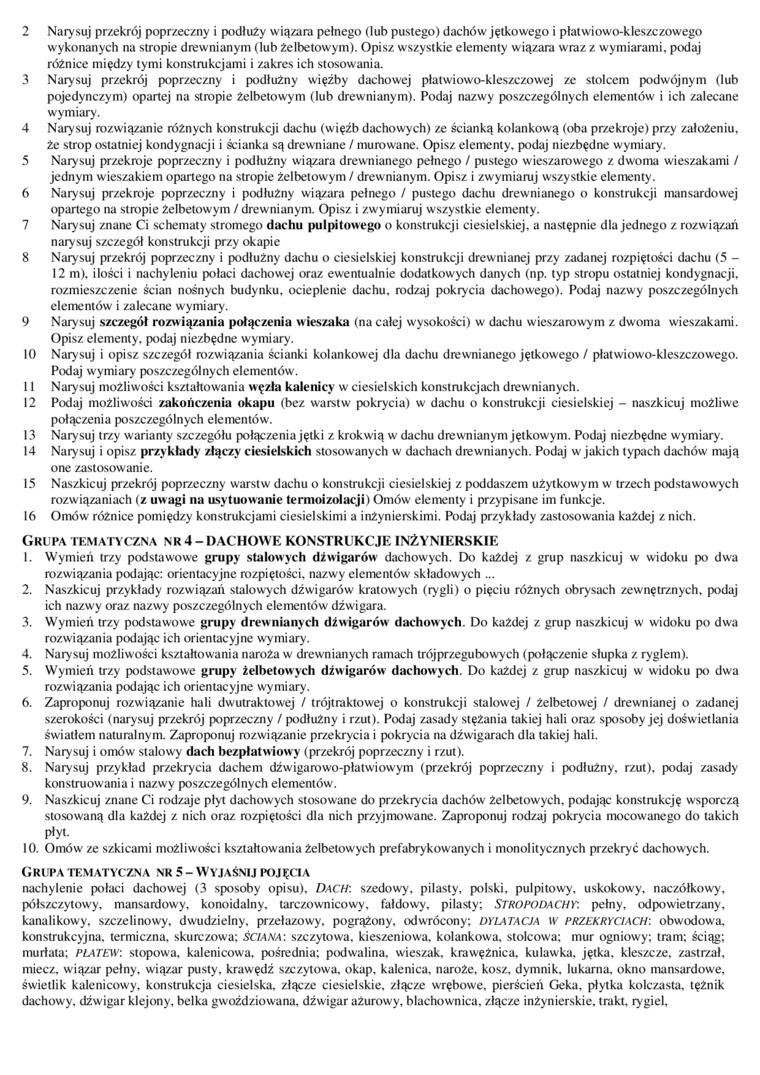

2    Narysuj przekrój poprzeczny i podłuży wiązara pełnego (lub pustego) dachów jętkowego i płatwiowo-kleszczowego wykonanych na stropie drewnianym (lub żelbetowym). Opisz wszystkie elementy wiązara wraz z wymiarami, podaj różnice między tymi konstrukcjami i zakres ich stosowania.

3    Narysuj przekrój poprzeczny i podłużny więźby dachowej płatwiowo-kleszczowcj ze stolcem podwójnym (lub pojedynczym) opartej na stropie żelbetowym (lub drewnianym). Podaj nazwy poszczególnych elementów i ich zalecane wymiary.

4    Narysuj rozwiązanie różnych konstrukcji dachu (więżb dachowych) ze ścianką kolankową (oba przekroje) przy założeniu, że strop ostatniej kondygnacji i ścianka są drewniane / murowane. Opisz elementy, podaj niezbędne wymiary.

5    Narysuj przekroje poprzeczny i podłużny wiązara drewnianego pełnego / pustego wieszarowego z dwoma wieszakami / jednym wieszakiem opartego na stropie żelbetowym / drewnianym. Opisz i zwymiaruj wszystkie elementy.

6    Narysuj przekroje poprzeczny i podłużny wiązara pełnego / pustego dachu drewnianego o konstrukcji mansardowej opartego na stropie żelbetowym / drewnianym. Opisz i zwymiaruj w-szystkie elementy.

7    Nary suj znane Ci schematy stromego dachu pulpitowego o konstrukcji ciesielskiej, a następnie dla jednego z rozwiązań narysuj szczegół konstrukcji przy okapie

8    Narysuj przekrój poprzeczny i podłużny dachu o ciesielskiej konstrukcji drewnianej przy zadanej rozpiętości dachu (5 -12 m). ilości i nachyleniu połaci dachowej oraz ewentualnie dodatkowych danych (np. typ stropu ostatniej kondygnacji, rozmieszczenie ścian nośnych budynku, ocieplenie dachu, rodzaj pokrycia dachowego). Podaj nazwy poszczególnych elementów i zalecane wymiary.

9    Narysuj szczegół rozwiązania połączenia wieszaka (na całej wysokości) w dachu wieszarowym z dwoma wieszakami. Opisz elementy, podaj niezbędne wymiary.

10    Narysuj i opisz szczegół rozwiązania ścianki kolankowej dla dachu drewnianego jętkowego / płatwiowo-kleszczowego. Podaj wymiary poszczególnych elementów.

11    Narysuj możliwości kształtowania węzła kalenicy w ciesielskich konstrukcjach drewnianych.

12    Podaj możliwości zakończenia okapu (bez warstw pokrycia) w dachu o konstrukcji ciesielskiej - naszkicuj możliw-e połączenia poszczególnych elementów.

13    Narysuj trzy warianty szczegółu połączenia jętki z krokwią w dachu drewnianym jętkowym. Podaj niezbędne wymiary.

14    Narysuj i opisz przykłady złączy ciesielskich stosowanych w dachach drewnianych. Podaj w'jakich typach dachów mają one zastosowanie.

15    Naszkicuj przekrój poprzeczny warstw dachu o konstrukcji ciesielskiej z poddaszem użytkowym w trzech podstawowych rozwiązaniach (z uwagi na usytuowanie termoizolacji) Omów elementy i przypisane im funkcje.

16    Omów- różnice pomiędzy konstrukcjami ciesielskimi a inżynierskimi. Podaj przykłady zastosowania każdej z nich.

Grupa tematyczna nr 4 - dachowe konstrukcje inżynierskie

1.    Wymień trzy podstawowe grupy stalowych dźwigarów' dachowych. Do każdej z grup naszkicuj w widoku po dwa rozwiązania podając: orientacyjne rozpiętości, nazwy elementów składowych ...

2.    Naszkicuj przykłady rozwiązali stalowych dźwigarów kratowych (rygli) o pięciu różnych obrysach zewnętrznych, podaj ich nazwy oraz nazwy poszczególnych elementów' dźwigara.

3.    Wymień trzy podstawowe grupy drewnianych dźwigarów dachowych. Do każdej z grup naszkicuj w widoku po dwa rozwiązania podając ich orientacyjne wymiary.

4.    Narysuj możliwości kształtowania naroża w drewnianych ramach trójprzegubowych (połączenie słupka z ryglem).

5.    Wymień trzy podstawowe grupy żelbetowych dźwigarów dachowych. Do każdej z grup naszkicuj w widoku po dwa rozwiązania podając ich orientacyjne wymiary.

6.    Zaproponuj rozwiązanie hali dwutraktowej / trójtraktow'ej o konstrukcji stalowej / żelbetowej / drewnianej o zadanej szerokości (narysuj przekrój poprzeczny / podłużny i rzut). Podaj zasady stężania takiej hali oraz sposoby jej dośwdetlania światłem naturalnym. Zaproponuj rozwiązanie przekrycia i pokrycia na dźwigarach dla takiej hali.

7.    Narysuj i omów' stalowy dach bezpłatwiowy (przekrój poprzeczny i rzut).

8.    Narysuj przykład przekrycia dachem dźwigarowo-płatwiowym (przekrój poprzeczny i podłużny, rzut), podaj zasady konstruowania i nazwy poszczególnych elementów'.

9.    Naszkicuj znane Ci rodzaje płyt dachowych stosowane do przekrycia dachów żelbetowych, podając konstrukcję wsporczą stosowaną dla każdej z nich oraz rozpiętości dla nich przyjmowane. Zaproponuj rodzaj pokrycia mocowanego do takich płyt.

10.    Omów ze szkicami możliwości kształtowania żelbetowych prefabrykowanych i monolitycznych przekryć dachowych. Grupa tematyczna nr 5 - Wyjaśnij pojęcia

nachylenie połaci dachowej (3 sposoby opisu). DACH: szedowy, pilasty, polski, pulpitowy, uskokowy, naczółkowy, półszczytowy, mansardowy, konoidalny, tarczownicowy, fałdowy, pilasty; STROPODACHY: pełny, odpowietrzany, kanalikowy, szczelinowy, dwudzielny, przełazowy, pogrążony. odwTÓcony; DYLATACJA PRZEKRYCIACH: obwodowa, konstrukcyjna, termiczna, skurczowa; ŚCIANA: szczytowa, kieszeniowa, kolankowa, stolcowa; mur ogniowy; tram; ściąg; murłata; PŁATEW: stopowa, kalenicowa, pośrednia; podwalina, wieszak, krawężnica. kuiaw'ka. jętka, kleszcze, zastrzał, miecz, wiązar pełny, wiązar pusty, krawędź szczytowa, okap, kalenica, naroże, kosz, dymnik, lukama, okno mansardowe, świetlik kalenicowy, konstrukcja ciesielska, złącze ciesielskie, złącze wrębowe, pierścień Geka, płytka kolczasta, tężnik dachowy, dźwigar klejony, belka gwożdziowana, dźwigar ażurowy, blachownica. złącze inżynierskie, trakt, rygiel.
