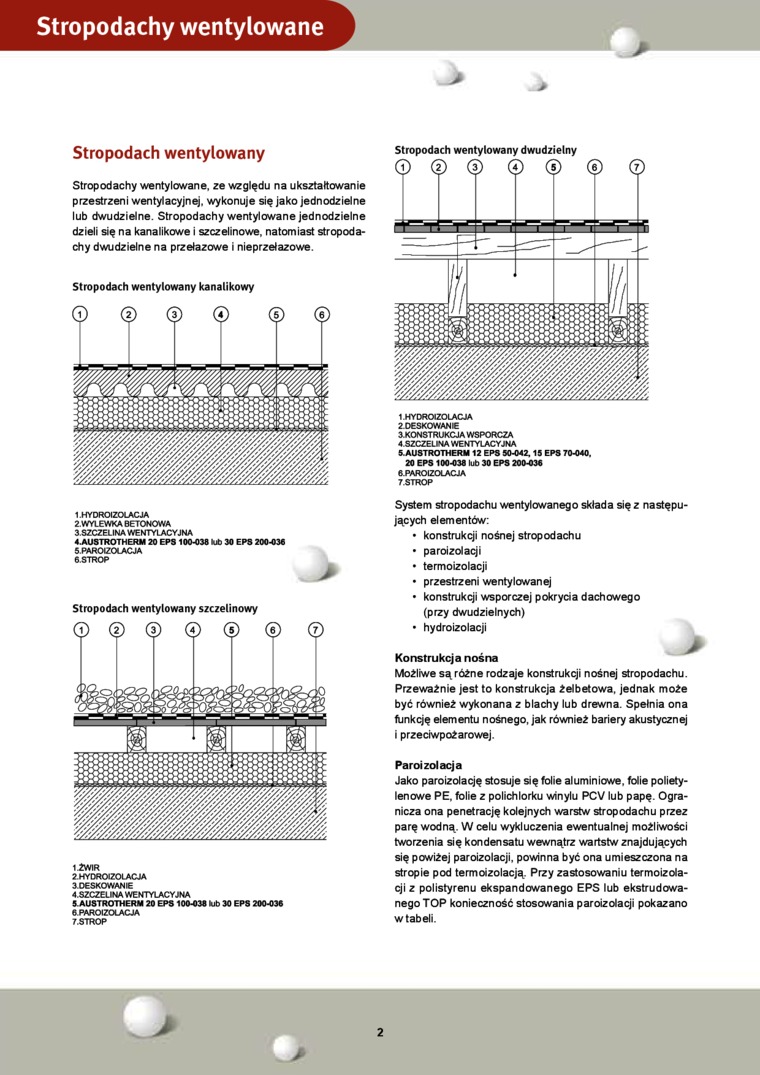

Stropodachy wentylowane

>

1 HYDROIZOLACJA 2.WYLEWKA BETONOWA 3 SZCZELINA WENTYLACYJNA

4.AUSTROTHERM 20 EPS 100038 lub 30 EPS 200-030

5    PAROIZOLACJA

6    STROP

Stropodach wentylowany

Stropodachy wentylowane, ze względu na ukształtowanie przestrzeni wentylacyjną, wykonuje się jako jednodzielne lub dwudzielne. Stropodachy wentylowane jednodzielne dzieli się na kanalikowe i szczelinowe, natomiast stropodachy dwudzielne na przełazowe i nieprzełazowe

Stropodach wentylowany kanalikowy

Q (2)    (S)    (S)    (?)    (e)

1    HYDROIZOLACJA

2    06SKOWANIE

3    KONSTRUKCJA WSPORCZA

4    SZCZELINA WENTYLACYJNA

5    AUSTROTHERM 12 EPS 50-042.15 EPS 70-040. 20 EPS 100-036 lub 30 EPS 200-030

6PARO IZOLACJA 7.STROP

Stropodach wentylowany szczelinowy

1    ŻWIR

2    HYDROIZOLACJA

3    OE SKOWANIE

4    SZCZELINA WENTYLACYJNA

5    AUSTROTHERM 20 EPS 100436 lub 30 EPS 200436

6    PAROIZOLACJA 7.STROP

System stropodachu wentylowanego składa się z następujących elementów:

•    konstrukcji nośnej stropodachu

•    paroizoiacji

•    termoizolacji

•    przestrzeni wentylowanej

•    konstrukcji wsporczej pokrycia dachowego (przy dwudzielnych)

•    hydroizolacji

Konstrukcja nośna

Możliwe są różne rodzaje konstrukcji nośnej stropodachu. Przeważnie jest to konstrukcja żelbetowa, jednak może być również wykonana z blachy lub drewna. Spełnia ona funkcję elementu nośnego, jak również bariery akustycznej i przeciwpożarowej.

Paroizolacja

Jako paroizołację stosuje się folie aluminiowe, folie polietylenowe PE. folie z polichlorku winylu PCV lub papę. Ogranicza ona penetrację kolejnych warstw stropodachu przez parę wodną. W celu wykluczenia ewentualnej możliwości tworzenia się kondensatu wewnątrz wartstw znajdujących się powiżej paroizoiacji, powinna być ona umieszczona na stropie pod termoizolacją. Przy zastosowaniu termoizola-cji z polistyrenu ekspandowanego EPS lub ekstrudowa-negoTOP konieczność stosowania paroizoiacji pokazano w tabeli.
