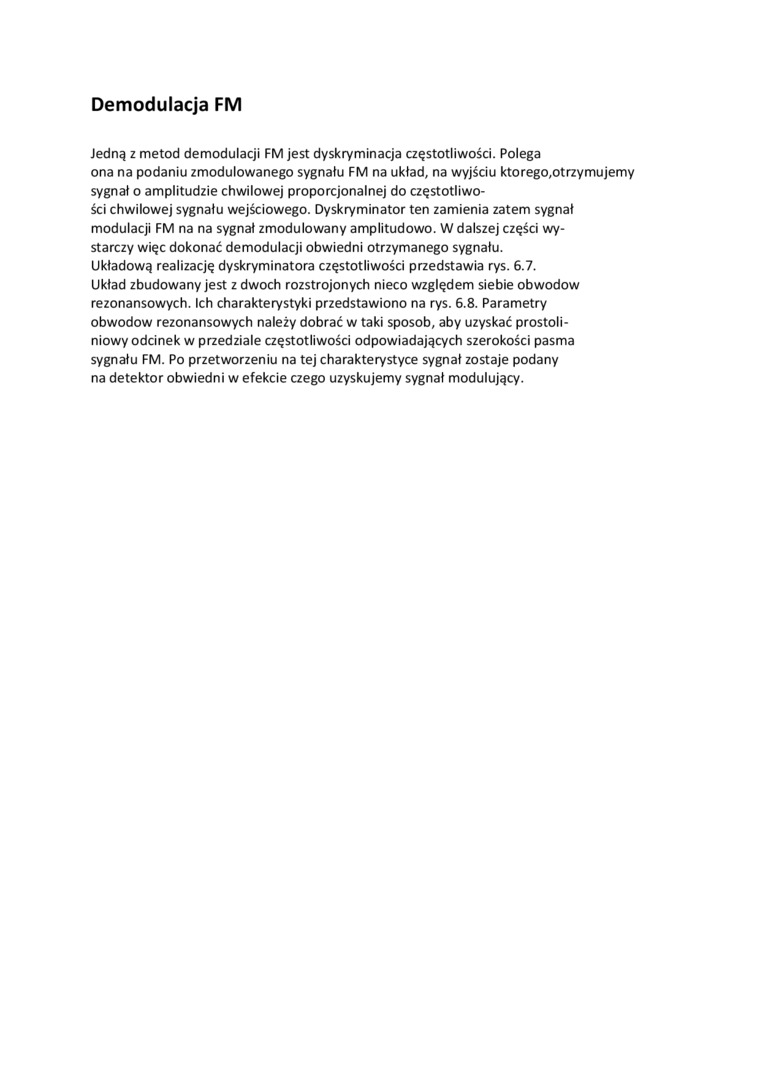

Demodulacja FM

Jedną z metod demodulacji FM jest dyskryminacja częstotliwości. Polega ona na podaniu zmodulowanego sygnału FM na uktad, na wyjściu ktorego,otrzymujemy sygnał o amplitudzie chwilowej proporcjonalnej do częstotliwości chwilowej sygnału wejściowego. Dyskryminator ten zamienia zatem sygnał modulacji FM na na sygnał zmodulowany amplitudowo. W dalszej części wystarczy więc dokonać demodulacji obwiedni otrzymanego sygnału.

Układową realizację dyskryminatora częstotliwości przedstawia rys. 6.7.

Układ zbudowany jest z dwóch rozstrojonych nieco względem siebie obwodow rezonansowych. Ich charakterystyki przedstawiono na rys. 6.8. Parametry obwodow rezonansowych należy dobrać w taki sposob, aby uzyskać prostoliniowy odcinek w przedziale częstotliwości odpowiadających szerokości pasma sygnału FM. Po przetworzeniu na tej charakterystyce sygnał zostaje podany na detektor obwiedni w efekcie czego uzyskujemy sygnał modulujący.
