1.    Cel ćwiczenia.

Analiza porównawcza konstrukcji wybranych maszyn do scalania materiałów drobnoziarnistych.

2.    Cel i potrzeba scalania materiałów.

Dlaczego stosujemy scalanie?

Ponieważ:

a)    umożliwia wykorzystanie materiału drobnoziarnistego w określonym procesie technolog! cznym,

b)    poprawiamy efektywność ekonomiczną procesów technologicznych,

c)    możemy w ten sposób przygotować do utylizacji drobnoziarniste odpady produkcyjne,

d)    umożliwiamy transport materiałów sypkich.

e)    zmniejszamy objętość, a z tego wynika łatwość konfekcjonowania,

0 otrzymujemy produkt o odpowiednim uziarnieniu i żądanym kształcie, g) poprawiamy walory użytkowe produktu.

Rodzaje procesów scalania materiałów:

-    spiekanie - coraz rzadziej stosowane ze względu na duże zapotrzebowanie energii oraz degradację środowiska

-    granulacja - materiały są scalane do postaci ziaren wielkości kilku milimetrów

-    brykietowanie - materiały są scalane do postaci brykietów o wielkości kilkunastu milimetrów; charakteryzują się dużą wytrzymałością mechaniczną.

3.    Opis maszyn używanych na ćw iczeniach.

I. Prasa walcowa LPW450.

a)    charakterystyka pras walcowych.

Proces zagęszczania materiałów drobnoziarnistych w prasach walcowych odbywa się w sposób ciągły między dwoma synchronicznie i przeciwbieżnie obracającymi się walcami. Biorąc pod uwagę liczbę walców roboczych rozróżniamy prasy jednowalcowe, dwuwalcowe i czterowalcowe. Z irwagi na kształt produktu końcowego prasy walcowej może być ona budowana z walcami gładkimi, z walcami z wpustami zewnętrznymi lub z walcami z wgłębieniami formującymi o różnym kształcie.

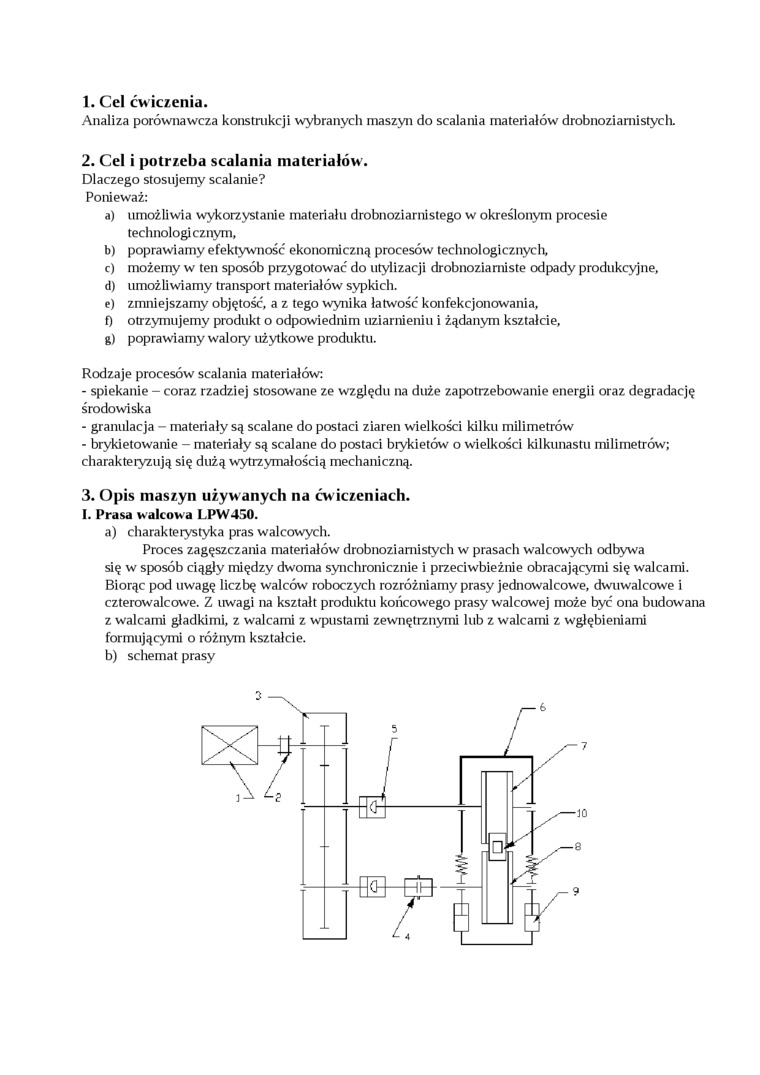

b)    schemat prasy
