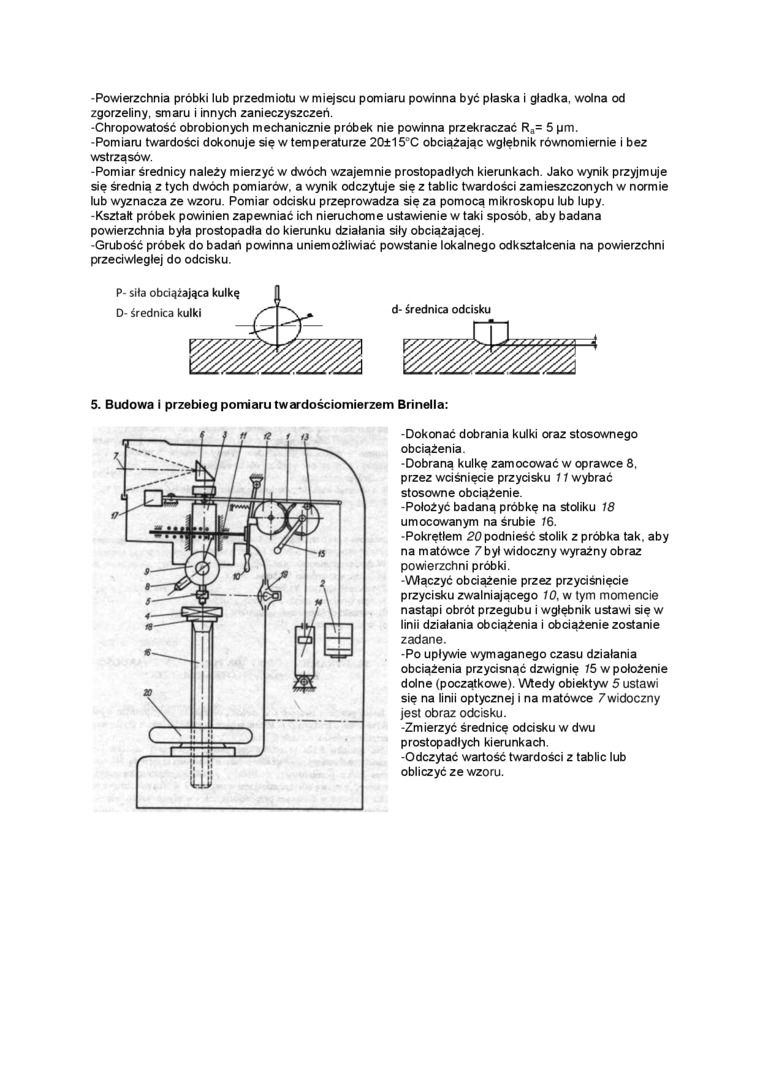

-Powierzchnia próbki lub przedmiotu w miejscu pomiaru powinna być płaska i gładka, wolna od zgorzeliny, smaru i innych zanieczyszczeń.

-Chropowatość obrobionych mechanicznie próbek nie powinna przekraczać Ra= 5 pm.

-Pomiaru twardości dokonuje się w temperaturze 20±15°C obciążając wgłębnik równomiernie i bez wstrząsów.

-Pomiar średnicy należy mierzyć w dwóch wzajemnie prostopadłych kierunkach. Jako wynik przyjmuje się średnią z tych dwóch pomiarów, a wynik odczytuje się z tablic twardości zamieszczonych w normie lub wyznacza ze wzoru. Pomiar odcisku przeprowadza się za pomocą mikroskopu lub lupy.

-Kształt próbek powinien zapewniać ich nieruchome ustawienie w taki sposób, aby badana powierzchnia była prostopadła do kierunku działania siły obciążającej.

-Grubość próbek do badań powinna uniemożliwiać powstanie lokalnego odkształcenia na powierzchni przeciwległej do odcisku.

5. Budowa i przebieg pomiaru twardościomierzem Brinella:



-Dokonać dobrania kulki oraz stosownego obciążenia.

-Dobraną kulkę zamocować w oprawce 8. przez wciśnięcie przycisku 11 wybrać stosowne obciążenie.

-Położyć badaną próbkę na stoliku 18 umocowanym na śrubie /6.

-Pokrętłem 20 podnieść stolik z próbka tak. aby na matówce 7 był widoczny wyraźny obraz powierzchni próbki.

-Włączyć obciążenie przez przyciśnięcie przycisku zwalniającego 10, w tym momencie nastąpi obrót przegubu i wgłębnik ustawi się w linii działania obciążenia i obciążenie zostanie zadane.

-Po upływie wymaganego czasu działania obciążenia przycisnąć dźwignię 15 w położenie dolne (początkowe). Wtedy obiektyw 5 ustawi się na linii optycznej i na matówce 7widoczny jest obraz odcisku.

-Zmierzyć średnicę odcisku w dwu prostopadłych kierunkach.

-Odczytać wartość twardości z tablic lub obliczyć ze wzoru.
