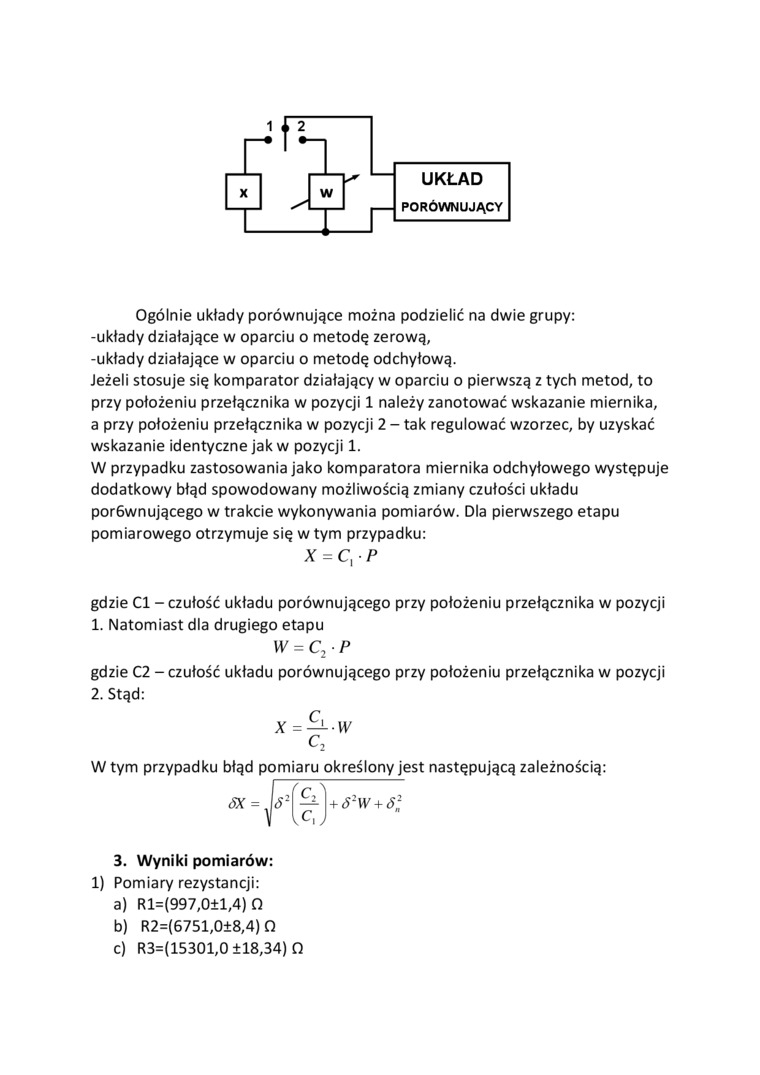

Ogólnie uktady porównujące można podzielić na dwie grupy:

-układy działające w oparciu o metodę zerową,

-układy działające w oparciu o metodę odchyłową.

Jeżeli stosuje się komparator działający w oparciu o pierwszą z tych metod, to przy położeniu przełącznika w pozycji 1 należy zanotować wskazanie miernika, a przy położeniu przełącznika w pozycji 2 - tak regulować wzorzec, by uzyskać wskazanie identyczne jak w pozycji 1.

W przypadku zastosowania jako komparatora miernika odchyłowego występuje dodatkowy błąd spowodowany możliwością zmiany czułości układu porównującego w trakcie wykonywania pomiarów. Dla pierwszego etapu pomiarowego otrzymuje się w tym przypadku:

X = C_rP

gdzie Cl - czułość układu porównującego przy położeniu przełącznika w pozycji

1.    Natomiast dla drugiego etapu

W = C₂P

gdzie C2 - czułość układu porównującego przy położeniu przełącznika w pozycji

2.    Stąd:

W tym przypadku błąd pomiaru określony jest następującą zależnością:

3. Wyniki pomiarów:

1) Pomiary rezystancji:

a)    Rl=(997,0±l,4) fi

b)    R2=(6751,0±8,4) fi

c)    R3=(15301,0 ±18,34) fi
