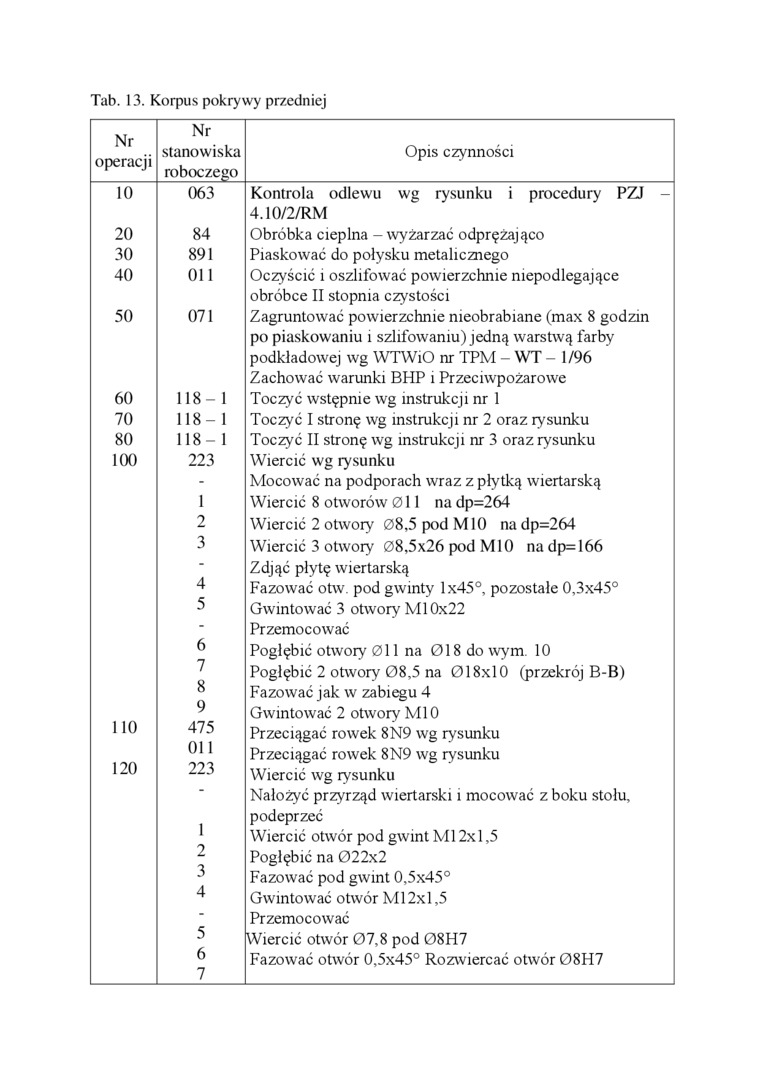

Tab. 13. Korpus pokrywy przedniej

Nr operacji	Nr stanowiska roboczego	Opis czynności
10	063	Kontrola odlewu wg rysunku i procedury PZJ -4.10/2/RM
20	84	Obróbka cieplna - wyżarzać odprężaj ąco
30	891	Piaskować do połysku metalicznego
40	011	Oczyścić i oszlifować powierzchnie niepodlegające obróbce II stopnia czystości
50	071	Zagruntować powierzchnie nieobrabiane (max 8 godzin po piaskowaniu i szlifowaniu) jedną warstwą farby podkładowej wg WTWiO nr TPM - WT - 1/96 Zachować warunki BHP i Przeciwpożarowe
60	118-1	Toczyć wstępnie wg instrukcji nr 1
70	118-1	Toczyć I stronę wg instrukcji nr 2 oraz rysunku
80	118-1	Toczyć II stronę wg instrukcji nr 3 oraz rysunku
100	223	Wiercić wg rysunku
	-	Mocować na podporach wraz z płytką wiertarską
	1	Wiercić 8 otworów 011 na dp=264
	2	Wiercić 2 otwory 08,5 pod M10 na dp=264
	3	Wiercić 3 otwory 08,5x26 pod M10 na dp=166
	-	Zdjąć płytę wiertarską
	4	Fazować otw. pod gwinty 1 x45°, pozostałe 0,3x45°
	5	Gwintować 3 otwory Ml 0x22
	-	Przemocować
	6	Pogłębić otwory 011 na 018 do wym. 10
	7	Pogłębić 2 otwory 08,5 na 018x10 (przekrój B-B)
	8	Fazować jak w zabiegu 4
110	9	Gwintować 2 otwory M10
	475	Przeciągać rowek 8N9 wg rysunku
120	011	Przeciągać rowek 8N9 wg rysunku
	223	Wiercić wg rysunku
		Nałożyć przyrząd wiertarski i mocować z boku stołu, podeprzeć
	1	Wiercić otwór pod gwint Ml 2x1,5
	2 3	Pogłębić na 022x2
		Fazować pod gwint 0,5x45°
	4	Gwintować otwór Ml2x1,5
	^-	Przemocować
	5	Wiercić otwór 07,8 pod 08H7
	6 7	Fazować otwór 0,5x45° Rozwiercać otwór 08H7
