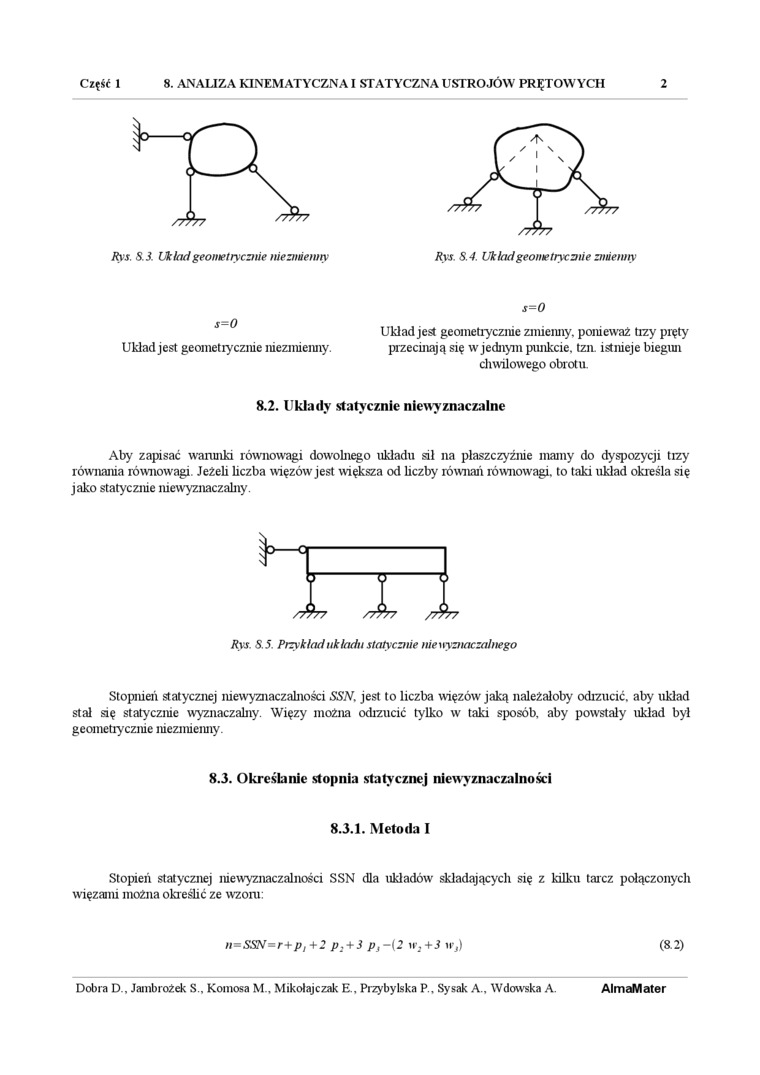

Część 1 8. ANALIZA KINEMATYCZNA I STATYCZNA USTROJÓW PRĘTOWYCH 2


Rys. S.4. Układ geometrycznie zmienny


s=0

s=0

Układ jest geometrycznie niezmienny.


Układ jest geometrycznie zmienny, ponieważ tizy pręty przecinają się w jednym punkcie, tzn. istnieje biegun chwilowego obrotu.

8.2.Układy statycznie niewyznaczalne

Aby zapisać warunki równowagi dowolnego układu sił na płaszczyźnie mamy do dyspozycji tizy równania równowagi. Jeżeli liczba więzów jest większa od liczby równań równowagi, to taki układ określa się jako statycznie niewyznaczalny.



Rys. S.5. Przykład układu statycznie nie 1 ryznaczałnego

Stopnieli statycznej niewyznaczalności SSN. jest to liczba więzów jaką należałoby odrzucić, aby układ stał się statycznie wyznaczalny. Więzy można odizucić tylko w taki sposób, aby powstały układ był geometrycznie niezmienny.

8.3. Określanie stopnia statycznej niewyznaczalności 8.3.1. Metoda I

Stopień statycznej niewyznaczalności SSN dla układów' składających się z kilku tarcz połączonych więzami można określić ze wzoni:

(8.2)


AlmaMater


n=SSN=r+p,+2 p: + 3 p}-{2 ira+Jw,)

Dobra D., Jambrożek S., Komosa M., Mikołajczak E., Przybylska P., Sysak A.. Wdowska A.
