Część 1    5. TEMPERATURA, OSIADANIA PODÓRI BŁĘDY MONTAŻU W RÓWNANIU... 9

Część 1    5. TEMPERATURA, OSIADANIA PODÓRI BŁĘDY MONTAŻU W RÓWNANIU... 9

M

^Mp

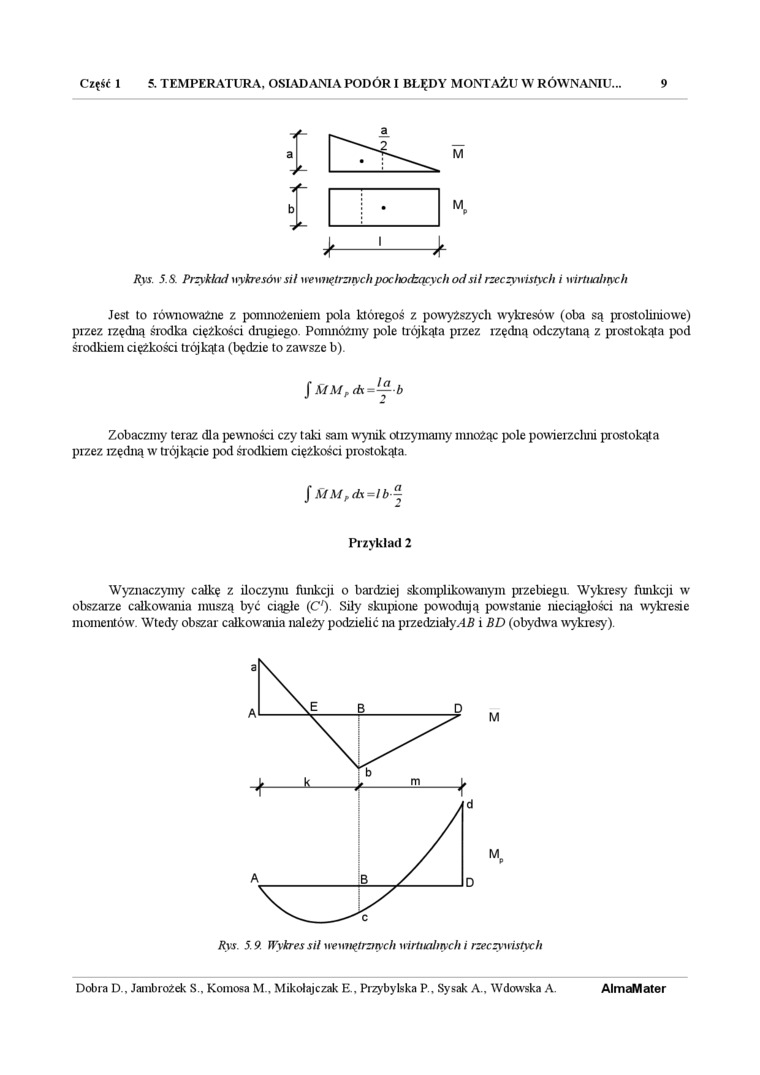

Rys 5.8. Przykład wykresów sił wewnętrznych pochodzących od sił rzeczywistych i wirtualnych

Jest to równoważne z pomnożeniem pola któregoś z powyższych wykresów (oba są prostoliniowe) przez rzędną środka ciężkości drugiego. Pomnóżmy pole trójkąta przez rzędną odczytaną z prostokąta pod środkiem ciężkości trójkąta (będzie to zawsze b).

f MM,dx=~b

Zobaczmy teraz dla pewności czy taki sam wynik otrzymamy mnożąc pole powierzclmi prostokąta przez izędną w trójkącie pod środkiem ciężkości prostokąta.

/ SiM, dx=lb~

Przykład 2

Wyznaczymy całkę z iloczynu funkcji o bardziej skomplikowanym przebiegu Wykresy funkcji w obszarze całkowania muszą być ciągłe (C‘). Siły skupione powodują powstanie nieciągłości na wykresie momentów. Wtedy obszar całkowania należy podzielić na przedziały A 5 i BD (obydwa wykresy).

Rys 5.9. Wykres sił wewnętrznych wirtualnych i rzeczyw istych

AlmaMater

Dobra D.. Jambrożek S.. Komosa M., Mikołajczak E., Przybylska P., Sysak A., Wdowska A.
