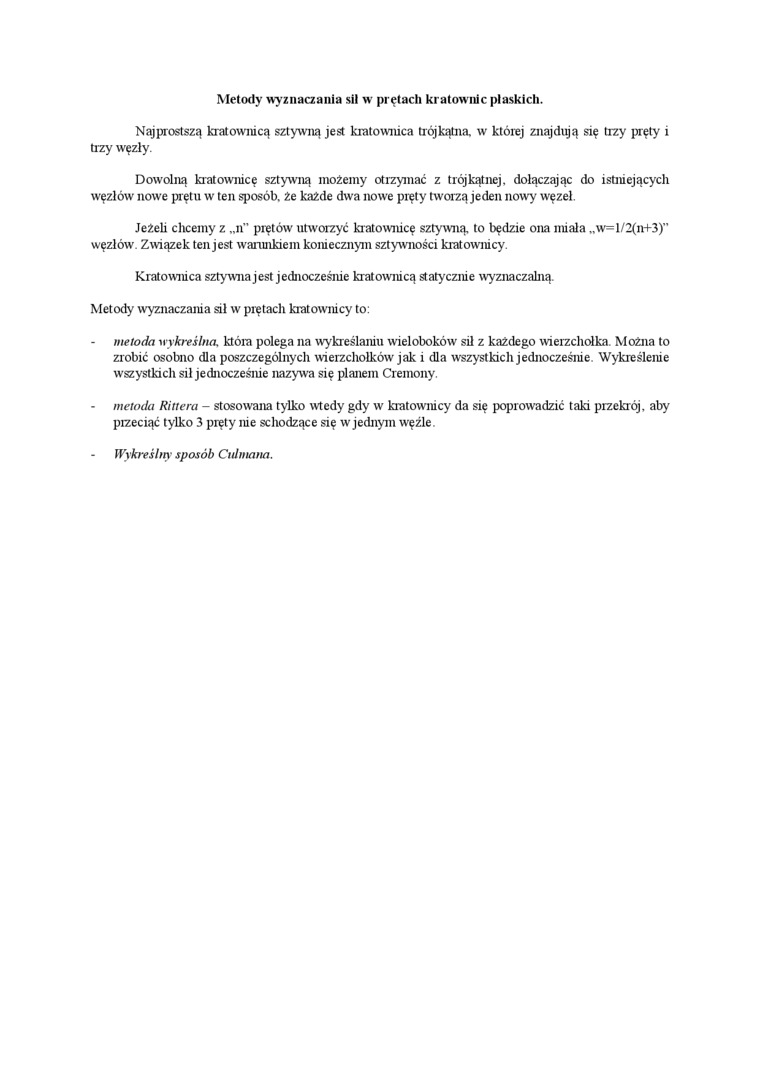

Metody wyznaczania sil w prętach kratownic płaskich.

Najprostszą kratownicą sztywną jest kratownica trójkątna, w której znajdują się trzy pręty i trzy węzły

Dowolną kratownicę sztywną możemy otrzymać z trójkątnej, dołączając do istniejących węzłów nowe prętu w ten sposób, że każde dwa nowe pięty tworzą jeden nowy węzeł.

Jeżeli chcemy z „n” prętów utworzyć kratownicę sztywną, to będzie ona miała ,,w=l/2(n+3)" węzłów. Związek ten jest warunkiem koniecznym sztywności kratownicy.

Kratownica sztywna jest jednocześnie kratownicą statycznie wyznaczalną.

Metody wyznaczania sił w prętach kratownicy to:

metoda wykreśliła, która polega na wykreślaniu wieloboków sił z każdego wierzchołka Można to zrobić osobno dla poszczególnych wierzchołków jak i dla wszystkich jednocześnie. Wykreślenie wszystkich sił jednocześnie nazywa się planem Cremony.

metoda Rittera - stosowana tylko wtedy gdy w kratownicy da się poprowadzić taki przekrój, aby pizeciąć tylko 3 pręty nie schodzące się w jednym węźle.

Wykreślny sposób Culmaiia.
