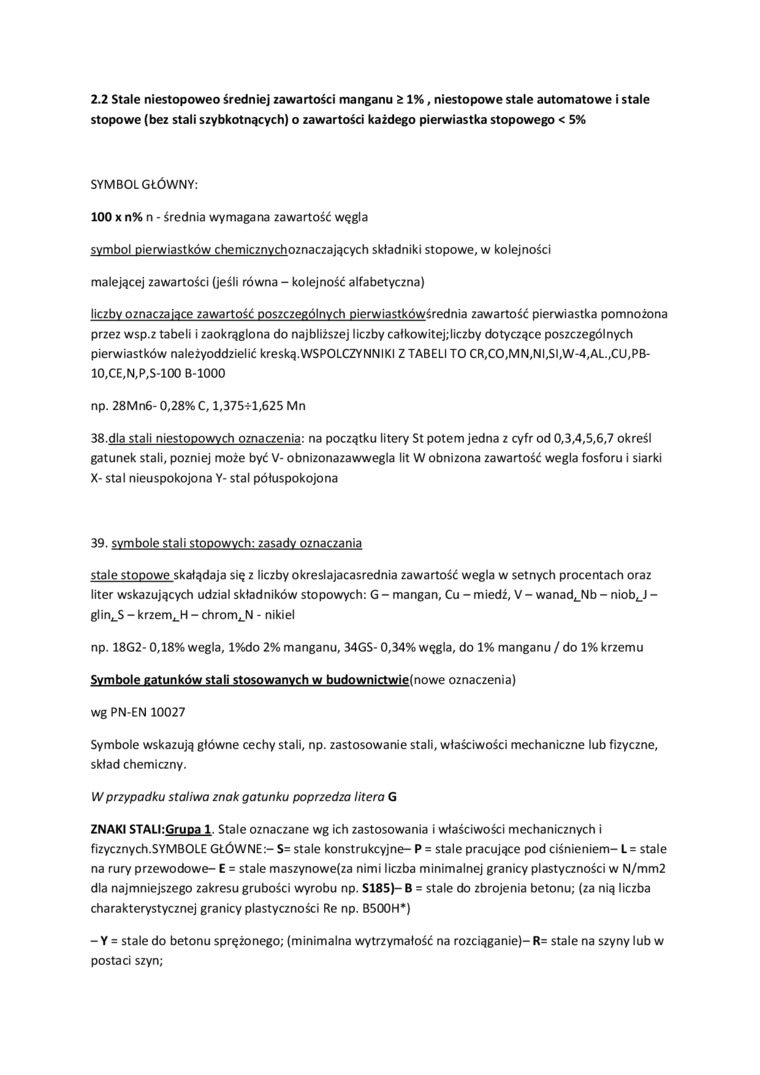

2.2 Stale niestopoweo średniej zawartości manganu 11%, niestopowe stale automatowe i stale stopowe (bez stali szybkotnących) o zawartości każdego pierwiastka stopowego < 5%

SYMBOL GŁÓWNY:

100 x n% n - średnia wymagana zawartość węgla

symbol pierwiastków chemicznvchoznaczaiacvch składniki stopowe, w kolejności malejącej zawartości (jeśli równa - kolejność alfabetyczna)

liczby oznaczające zawartość poszczególnych pierwiastkówśrednia zawartość pierwiastka pomnożona przez wsp.z tabeli i zaokrąglona do najbliższej liczby całkowitej;liczby dotyczące poszczególnych pierwiastków należyoddzielić kreską.WSPÓŁCZYNNIKI Z TABELI TO CR,CO,MN,NI,SI,W-4,AL.,CU,PB-10,CE,N,P,S-100 B-1000

np. 28Mn6- 0,28% C, 1,375+1,625 Mn

38.dla stali niestopowych oznaczenia: na początku litery St potem jedna z cyfr od 0,3,4,5,6,7 określ gatunek stali, później może być V- obnizonazawwegla lit W obniżona zawartość węgla fosforu i siarki X- stal nieuspokojona Y- stal półuspokojona 39. symfręlę $t?!' StePgwyęłi; zgięły gznąęn

stale stopowe skałądaia się z liczby okreslajacasrednia zawartość węgla w setnych procentach oraz liter wskazujących udział składników stopowych: G - mangan, Cu - miedź, V - wanad^Nb - niob J -glin^S - krzem^H - chrom^N - nikiel

np. 18G2- 0,18% węgla, l%do 2% manganu, 34GS- 0,34% węgla, do 1% manganu / do 1% krzemu Symbole gatunków stali stosowanych w budownictwie(nowe oznaczenia) wg PN-EN 10027

Symbole wskazują główne cechy stali, np. zastosowanie stali, właściwości mechaniczne lub fizyczne, skład chemiczny.

W przypadku staliwa znak gatunku poprzedza litera G

ZNAKI STALhGrupa 1. Stale oznaczane wg ich zastosowania i właściwości mechanicznych i fizycznych.SYMBOLE GŁÓWNE:- S= stale konstrukcyjne- P = stale pracujące pod ciśnieniem- L = stale na rury przewodowe- E = stale maszynowe(za nimi liczba minimalnej granicy plastyczności w N/mm2 dla najmniejszego zakresu grubości wyrobu np. S185)- B = stale do zbrojenia betonu; (za nią liczba charakterystycznej granicy plastyczności Re np. B500H*)

- Y = stale do betonu sprężonego; (minimalna wytrzymałość na rozciąganie)- R= stale na szyny lub w postaci szyn;
