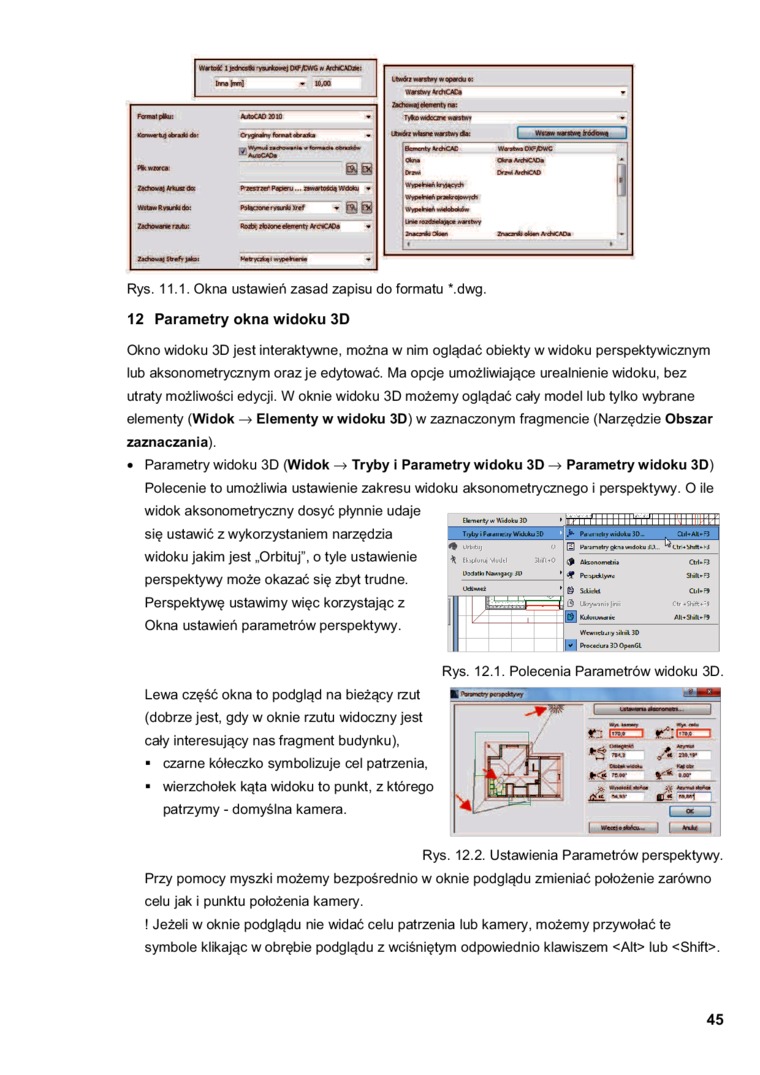

12 Parametry okna widoku 3D


Okno widoku 3D jest interaktywne, można w nim oglądać obiekty w widoku perspektywicznym lub aksonometrycznym oraz je edytować. Ma opcje umożliwiające urealnienie widoku, bez utraty możliwości edycji. W oknie widoku 3D możemy oglądać cały model lub tylko wybrane elementy (Widok -» Elementy w widoku 3D) w zaznaczonym fragmencie (Narzędzie Obszar zaznaczania).

• Parametry widoku 3D (Widok -» Tryby i Parametry widoku 3D -> Parametry widoku 3D)


Polecenie to umożliwia ustawienie zakresu widoku aksonometrycznego i perspektywy. O ile widok aksonometryczny dosyć płynnie udaje się ustawić z wykorzystaniem narzędzia widoku jakim jest „Orbituj", o tyle ustawienie perspektywy może okazać się zbyt trudne.

Perspektywę ustawimy więc korzystając z Okna ustawień parametrów perspektywy.

Lewa część okna to podgląd na bieżący rzut (dobrze jest, gdy w oknie rzutu widoczny jest cały interesujący nas fragment budynku),

■    czarne kółeczko symbolizuje cel patrzenia,

■    wierzchołek kąta widoku to punkt, z którego patrzymy - domyślna kamera.

Rys. 12.2. Ustawienia Parametrów perspektywy. Przy pomocy myszki możemy bezpośrednio w oknie podglądu zmieniać położenie zarówno celu jak i punktu położenia kamery.

! Jeżeli w oknie podglądu nie widać celu patrzenia lub kamery, możemy przywołać te symbole klikając w obrębie podglądu z wciśniętym odpowiednio klawiszem <Alt> lub <Shift>.

45
