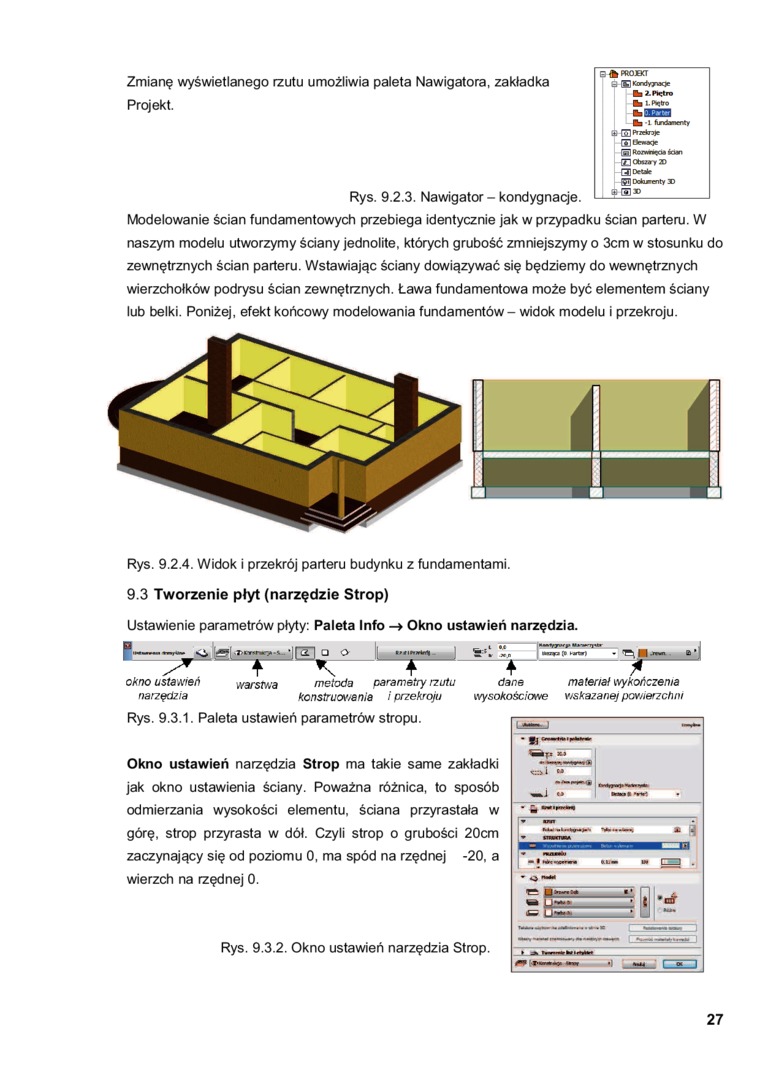

Modelowanie ścian fundamentowych przebiega identycznie jak w przypadku ścian parteru. W

naszym modelu utworzymy ściany jednolite, których grubość zmniejszymy o 3cm w stosunku do zewnętrznych ścian parteru. Wstawiając ściany dowiązywać się będziemy do wewnętrznych wierzchołków podrysu ścian zewnętrznych. Ława fundamentowa może być elementem ściany lub belki. Poniżej, efekt końcowy modelowania fundamentów - widok modelu i przekroju.

Rys. 9.2.4. Widok i przekrój parteru budynku z fundamentami.

9.3 Tworzenie płyt (narzędzie Strop)

Ustawienie parametrów płyty: Paleta Info -» Okno ustawień narzędzia.

P ■——— »~r-~ si    .T>anr-a».i * [ lŁ | O O    •.*.***<%    . TĄ B»*

s*    *x ~f~ r~    t

okno ustawień warstwa metoda parametry rzutu dane materiał wykończenia narzędzia    konstruowania i przekroju wysokościowe Yiskazanej powierzchni

Rys. 9.3.1. Paleta ustawień parametrów stropu.

Okno ustawień narzędzia Strop ma takie same zakładki jak okno ustawienia ściany. Poważna różnica, to sposób odmierzania wysokości elementu, ściana przyrastała w górę, strop przyrasta w dół. Czyli strop o grubości 20cm zaczynający się od poziomu 0, ma spód na rzędnej -20. a wierzch na rzędnej 0.

Rys. 9.3.2. Okno ustawień narzędzia Strop.
