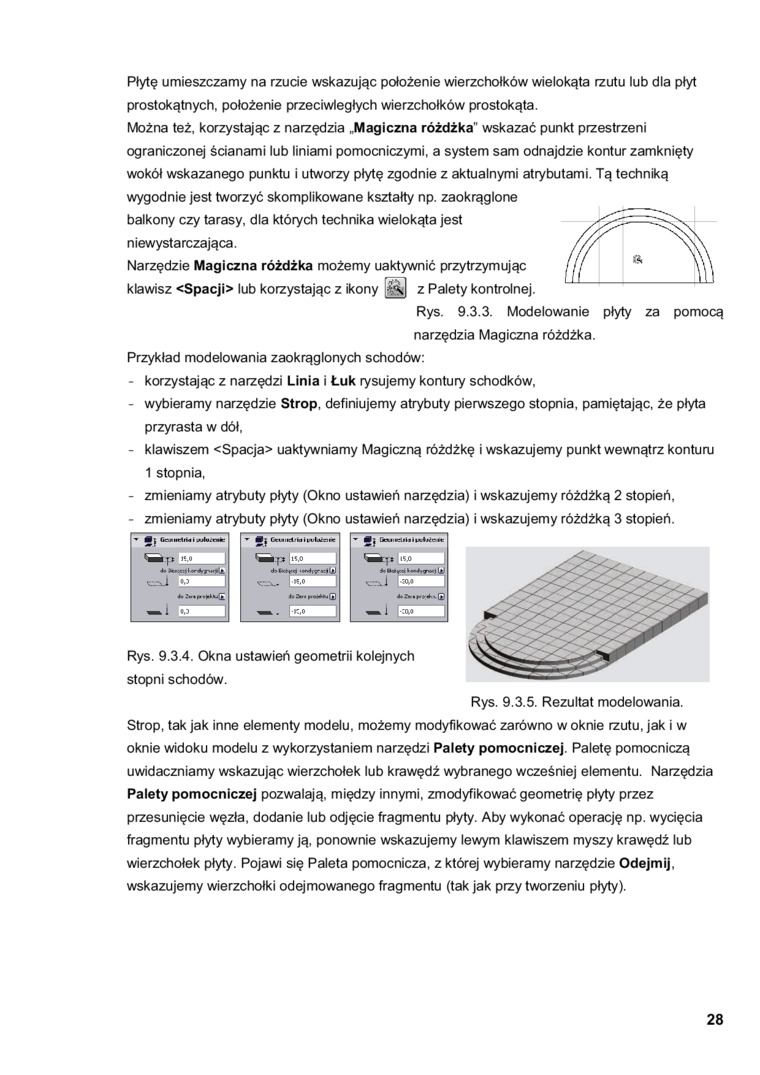

Płytę umieszczamy na rzucie wskazując położenie wierzchołków wielokąta rzutu lub dla płyt prostokątnych, położenie przeciwległych wierzchołków prostokąta.

Można też, korzystając z narzędzia „Magiczna różdżka" wskazać punkt przestrzeni ograniczonej ścianami lub liniami pomocniczymi, a system sam odnajdzie kontur zamknięty wokół wskazanego punktu i utworzy płytę zgodnie z aktualnymi atrybutami. Tą techniką wygodnie jest tworzyć skomplikowane kształty np. zaokrąglone balkony czy tarasy, dla których technika wielokąta jest niewystarczająca.

Narzędzie Magiczna różdżka możemy uaktywnić przytrzymując klawisz <Spacji> lub korzystając z ikony J&] z Palety kontrolnej.

Rys. 9.3.3. Modelowanie płyty za pomocą narzędzia Magiczna różdżka.

Przykład modelowania zaokrąglonych schodów:

-    korzystając z narzędzi Linia i Łuk rysujemy kontury schodków,

-    wybieramy narzędzie Strop, definiujemy atrybuty pierwszego stopnia, pamiętając, że płyta przyrasta w dół,

-    klawiszem <Spacja> uaktywniamy Magiczną różdżkę i wskazujemy punkt wewnątrz konturu 1 stopnia,

-    zmieniamy atrybuty płyty (Okno ustawień narzędzia) i wskazujemy różdżką 2 stopień,

-    zmieniamy atrybuty płyty (Okno ustawień narzędzia) i wskazujemy różdżką 3 stopień.

Rys. 9.3.5. Rezultat modelowania. Strop, tak jak inne elementy modelu, możemy modyfikować zarówno w oknie rzutu, jak i w oknie widoku modelu z wykorzystaniem narzędzi Palety pomocniczej. Paletę pomocniczą uwidaczniamy wskazując wierzchołek lub krawędź wybranego wcześniej elementu. Narzędzia Palety pomocniczej pozwalają, między innymi, zmodyfikować geometrię płyty przez przesunięcie węzła, dodanie lub odjęcie fragmentu płyty. Aby wykonać operację np. wycięcia fragmentu płyty wybieramy ją, ponownie wskazujemy lewym klawiszem myszy krawędź lub wierzchołek płyty. Pojawi się Paleta pomocnicza, z której wybieramy narzędzie Odejmij, wskazujemy wierzchołki odejmowanego fragmentu (tak jak przy tworzeniu płyty).
