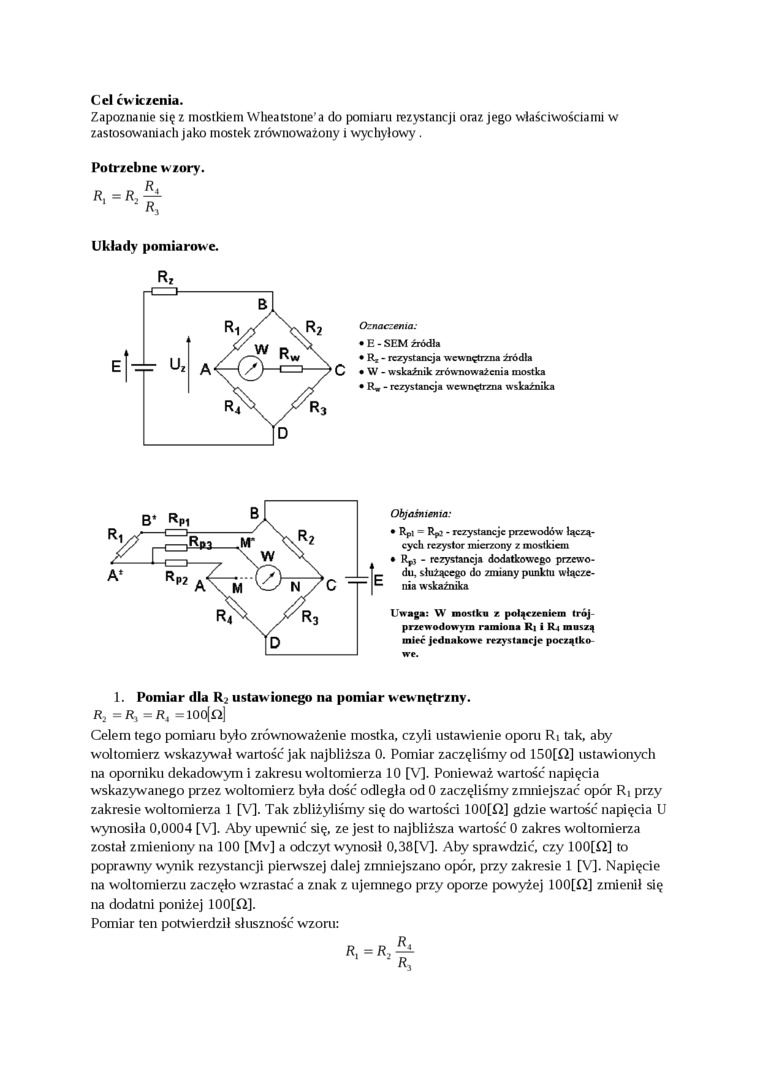

Cel ćwiczenia.

Zapoznanie się z mostkiem Wheatstone a do pomiaru rezystancji oraz jego właściwościami w zastosowaniach jako mostek zrównoważony i wychyłowy.

Potrzebne wzory.

R, = R₂ —

R3

Układy pomiarowe.

Rz

Oznaczenia:

•    E - SEM źródła

•    Rj - rezystancja wewnętrzna źródła

•    W - wskaźnik zrównoważenia mostka

•    R, - rezystancja wewnętrzna wskaźnika

Objaśnienia:

•    Rpi = RjO - rezystancje przewodów łączących rezystor mierzony z mostkiem

•    R,j - rezystancja dodatkowego przewodu, służącego do zmiany punktu włączenia wskaźnika

Uwaga: W mostku z połączeniem trój przewodowym ramiona R| i Rj muszą mieć jednakowe rezystancje początkowe.

1. Pomiar dla R; ustawionego na pomiar wewnętrzny.

r₂ = Rj = r, = ioo[n]

Celem tego pomiaru było zrównoważenie mostka, czyli ustawienie oporu Ri tak, aby woltomierz wskazywał wartość jak najbliższa 0. Pomiar zaczęliśmy od 150[ft] ustawionych na oporniku dekadowym i zakresu woltomierza 10 [V]. Ponieważ wartość napięcia wskazywanego przez woltomierz była dość odległa od 0 zaczęliśmy zmniejszać opór R, przy zakresie woltomierza 1 [V]. Tak zbliżyliśmy się do wartości 100[iż] gdzie wartość napięcia U wynosiła 0,0004 [V]. Aby upewnić się, ze jest to najbliższa wartość 0 zakres woltomierza został zmieniony na 100 [Mv] a odczyt wynosił 0,38[V]. Aby sprawdzić, czy 100[ft] to poprawny wynik rezystancji pierwszej dalej zmniejszano opór, przy zakresie 1 [V]. Napięcie na woltomierzu zaczęło wzrastać a znak z ujemnego przy oporze powyżej 100[H] zmienił się na dodatni poniżej 100[ft].

Pomiar ten potwierdził słuszność wzoru:
