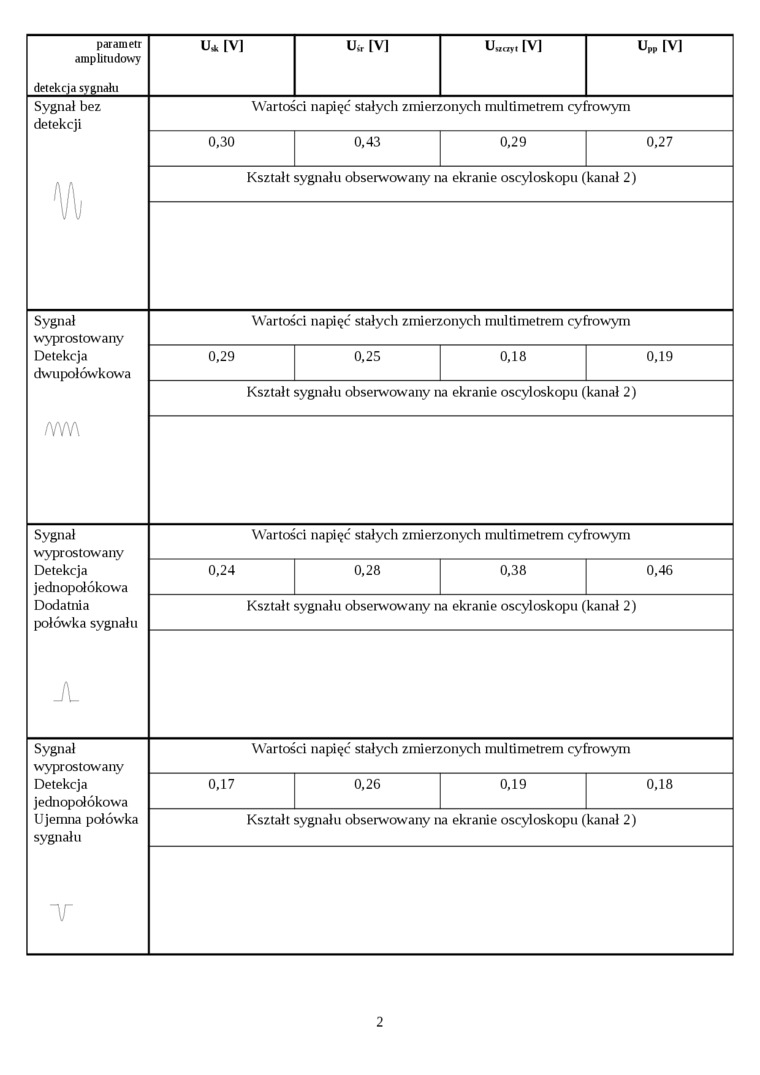

parametr

amplitudowy

detekcja sygnału

U* IV]

U.r |V)

U„,„, [V]

Up„ |V]

Sygnał bez detekcji

U

Wartości napięć stałych zmierzonych multimetrem cyfrowym

0,30

0,43

0,29

0,27

Kształt sygnału obserwowany na ekranie oscyloskopu (kanał 2)

Sygnał

wyprostowany

Detekcja

dwu połówkowa

rm

Wartości napięć stałycli zmierzonych multimetrem cyfrowym

0,29

0,25

0,18

0,19

Kształt sygnału obserwowany na ekranie oscyloskopu (kanał 2)

Sygnał

wyprostowany Detekcja jednopołókowa Dodatnia połówka sygnału

A

Wartości napięć stałych zmierzonych mul ti metrem cyfrowym

0,24

0,28

0,38

0,46

Kształt sygnału obserwowany na ekranie oscyloskopu (kanał 2)

Sygnał

wyprostowany Detekcja jednopołókowa Ujemna połówka sygnału

T

Wartości napięć stałycli zmierzonych mul time trem cyfrowym

0,17

0,26

0,19

0,18

Kształt sygnału obserwowany na ekranie oscyloskopu (kanał 2)

2
