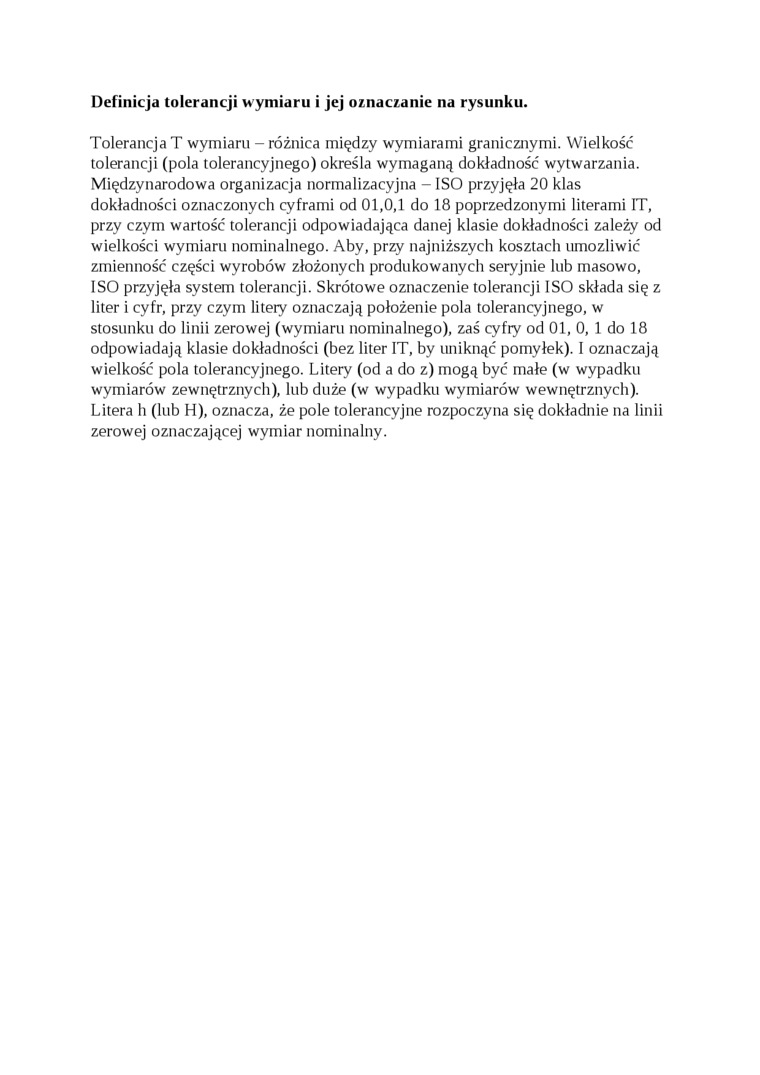

Definicja tolerancji wymiaru i jej oznaczanie na rysunku.

Tolerancja T wymiaru - różnica między wymiarami granicznymi. Wielkość tolerancji (pola tolerancyjnego) określa wymaganą dokładność wytwarzania. Międzynarodowa organizacja normalizacyjna - ISO przyjęła 20 klas dokładności oznaczonych cyframi od 01,0,1 do 18 poprzedzonymi literami IT, przy czym wartość tolerancji odpowiadająca danej klasie dokładności zależy od wielkości wymiaru nominalnego. Aby, przy najniższych kosztach umożliwić zmienność części wyrobów złożonych produkowanych seryjnie lub masowo, ISO przyjęła system tolerancji. Skrótowe oznaczenie tolerancji ISO składa się z liter i cyfr, przy czym litery oznaczają położenie pola tolerancyjnego, w stosunku do linii zerowej (wymiaru nominalnego), zaś cyfry od 01, 0, 1 do 18 odpowiadają klasie dokładności (bez liter IT, by uniknąć pomyłek). I oznaczają wielkość pola tolerancyjnego. Litery (od a do z) mogą być małe (w wypadku wymiarów zewnętrznych), lub duże (w wypadku wymiarów wewnętrznych). Litera h (lub H), oznacza, że pole tolerancyjne rozpoczyna się dokładnie na linii zerowej oznaczającej wymiar nominalny.
