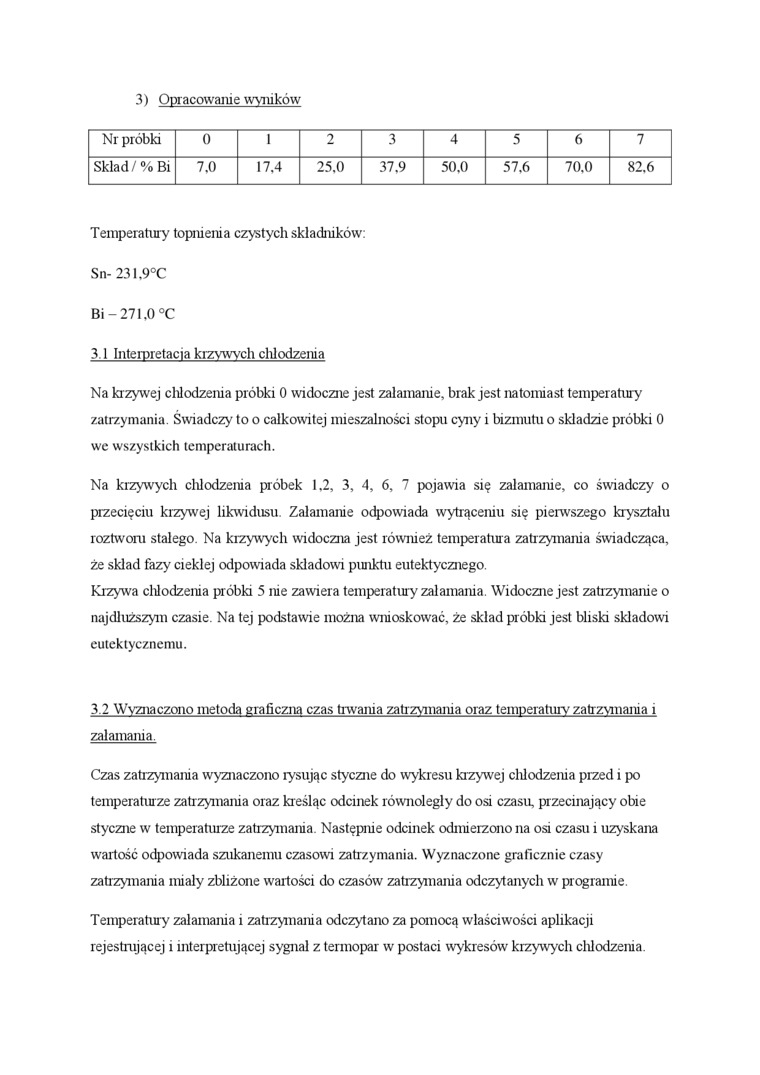

3) Opracowanie wyników
Nr próbki |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Skład / % Bi |
7.0 |
17,4 |
25,0 |
37.9 |
50.0 |
57.6 |
70.0 |
82.6 |
Temperatury topnienia czystych składników:
Sn- 231,9°C
Bi-271.0 °C
3.1 Interpretacja krzywych chłodzenia
Na krzywej chłodzenia próbki 0 widoczne jest załamanie, brak jest natomiast temperatury zatrzymania. Świadczy to o całkowitej mieszalności stopu cyny i bizmutu o składzie próbki 0 we wszystkich temperaturach.
Na krzywych chłodzenia próbek 1.2, 3, 4, 6, 7 pojawia się załamanie, co świadczy o przecięciu krzywej likwidusu Załamanie odpowiada wytrąceniu się pierwszego kryształu roztworu stałego. Na krzywych widoczna jest również temperatura zatr zymania świadcząca, że skład fazy ciekłej odpowiada składowi punktu eutektycznego.
Krzywa chłodzenia próbki 5 nie zawiera temperatury załamania. Widoczne jest zatrzymanie o najdłuższym czasie. Na tej podstawie można wnioskować, że skład próbki jest bliski składowi eutektycznemu.
3.2 Wyznaczono metoda graficzna czas trwania zatrzymania oraz temperatury zatrzymania i załamania
Czas zatrzymania wyznaczono rysując styczne do wykresu krzywej chłodzenia przed i po temperaturze zatrzymania oraz kreśląc odcinek równoległy do osi czasu, przecinający obie styczne w temperaturze zatrzymania. Następnie odcinek odmierzono na osi czasu i uzyskana wartość odpowiada szukanemu czasowi zatrzymania. Wyznaczone graficznie czasy zatrzymania miały zbliżone wartości do czasów zatrzymania odczytanych w programie.
Temperatury załamania i zatrzymania odczytano za pomocą właściwości aplikacji rejestrującej i interpretującej sygnał z termopar w postaci wykresów krzywych chłodzenia.
