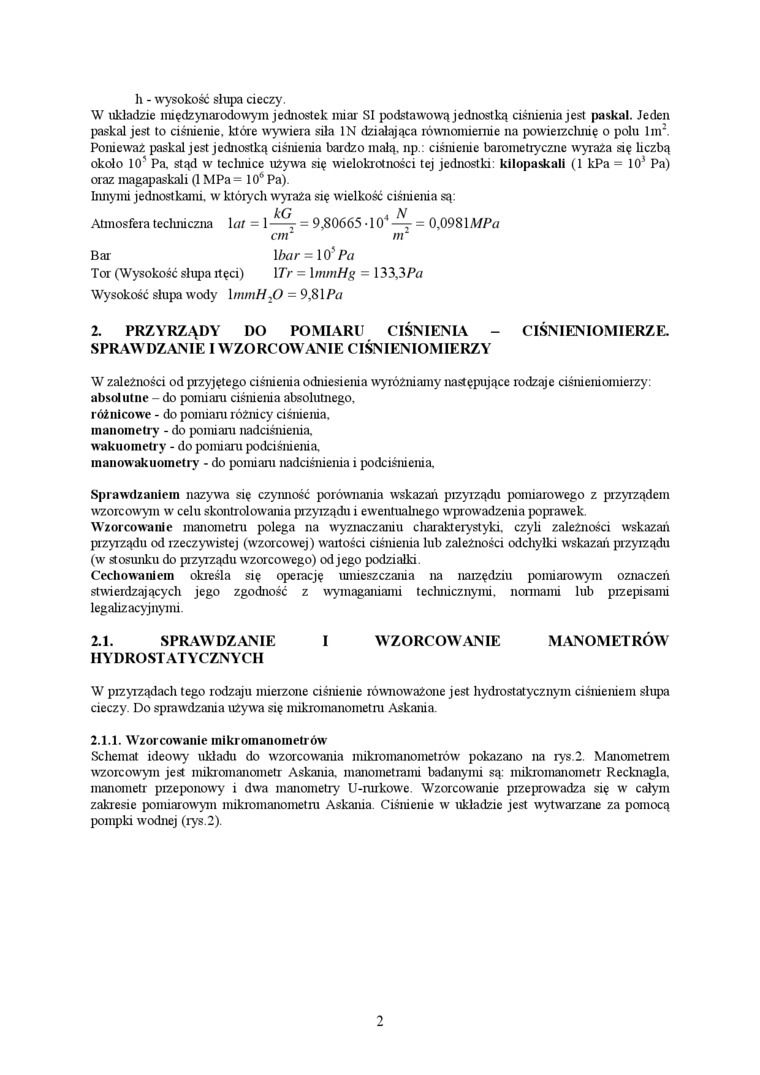

li - wysokość słupa cieczy.

W układzie międzynarodowym jednostek miar SI podstawową jednostką ciśnienia jest paskal. Jeden paskal jest to ciśnienie, które wywiera siła IN działająca równomiernie na powieizcluiię o polu lm². Ponieważ paskal jest jednostką ciśnienia bardzo małą. np.: ciśnienie barometiyczne wyraża się liczbą około 10³ Pa. stąd w technice używa się wielokrotności tej jednostki: kilopaskali (1 kPa = 10³ Pa) oraz magapaskali (1 MPa= 10⁶ Pa).

Innymi jednostkami, w których wyraża się wielkość ciśnienia są:

_kG    yy

Atmosfera techniczna lat = \ —7 = 9,80665 • 10⁴ —7 = 0,0981 MPa

cm    m

Bar    \bar = 10'Pa

Tor (Wysokość słupa rtęci) 17r = 1 mmHg = 133,3Pa

Wysokość słupa wody 1 mmH₂0 = 9,81 Pa

2. PRZYRZĄDY DO POMIARU CIŚNIENIA - CIŚNIENIOMIERZE. SPRAWDZANIE I WZORCOWANIE CIŚNIENIOMIERZY

W zależności od przyjętego ciśnienia odniesienia wyróżniamy następujące rodzaje ciśnieniomierzy:

absolutne - do pomiaru ciśnienia absolutnego.

różnicowe - do pomiaru różnicy ciśnienia.

manometry - do pomiaru nadciśnienia.

wakuoinetry - do pomiaru podciśnienia,

manowakuometry - do pomiaru nadciśnienia i podciśnienia.

Sprawdzaniem nazywa się czynność porównania wskazań przyrządu pomiarowego z przyrządem wzorcowym w celu skontrolowania przyiządu i ewentualnego wprowadzenia poprawek.

Wzorcowanie manometru polega na wyznaczaniu cliarakterystyki, czyli zależności wskazań przyrządu od rzeczywistej (wzorcowej) wartości ciśnienia lub zależności odchyłki wskazań przyrządu (w stosunku do przyrządu wzorcowego) od jego podziałld.

Cechowaniem określa się operację umieszczania na narzędziu pomiarowym oznaczeń stwierdzającycli jego zgodność z wymaganiami technicznymi, normami lub przepisami legalizacyjnymi.

2.1. SPRAWDZANIE I WZORCOWANIE MANOMETRÓW HYDROSTATYCZNYCH

W przyrządach tego rodzaju mierzone ciśnienie równoważone jest hydrostatycznym ciśnieniem słupa cieczy. Do sprawdzania używa się mikromanometru Askania.

2.1.1. Wzorcowanie inikromanometrów

Schemat ideowy układu do wzorcowania mikromanometrów pokazano na rys.2. Manometrem wzorcowym jest mikromanometr Askania. manometrami badanymi są: mikromanometr Recknagla. manometr przeponowy i dw^ manometry U-rurkowe Wzorcowarue przeprowadza się w całym zakresie pomiarowym mikromanometru Askania. Ciśnienie w układzie jest wytwarzane za pomocą pompki wodnej (rys.2).
