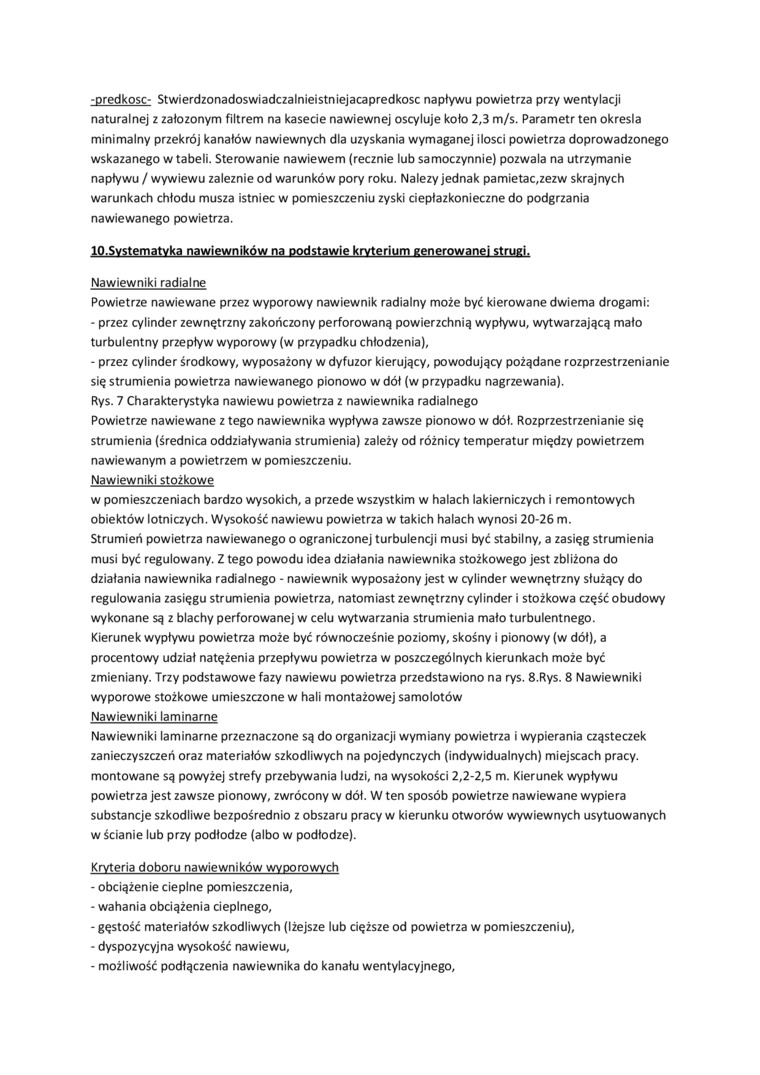

-prędkość- Stwierdzonadoswiadczalnieistniejacapredkosc napływu powietrza przy wentylacji naturalnej z założonym filtrem na kasecie nawiewnej oscyluje koło 2,3 m/s. Parametr ten określa minimalny przekrój kanałów nawiewnych dla uzyskania wymaganej ilości powietrza doprowadzonego wskazanego w tabeli. Sterowanie nawiewem (recznie lub samoczynnie) pozwala na utrzymanie napływu / wywiewu zależnie od warunków pory roku. Należy jednak pamiętać,zezw skrajnych warunkach chłodu musza istnieć w pomieszczeniu zyski ciepłazkonieczne do podgrzania nawiewanego powietrza.

lO.Systęmątyka nawiewników na podstawię kryterium generowanej strugi.

Nawiewniki radialne

Powietrze nawiewane przez wyporowy nawiewnik radialny może być kierowane dwiema drogami:

-    przez cylinder zewnętrzny zakończony perforowaną powierzchnią wypływu, wytwarzającą mało turbulentny przepływ wyporowy (w przypadku chłodzenia),

-    przez cylinder środkowy, wyposażony w dyfuzor kierujący, powodujący pożądane rozprzestrzenianie się strumienia powietrza nawiewanego pionowo w dół (w przypadku nagrzewania).

Rys. 7 Charakterystyka nawiewu powietrza z nawiewnika radialnego

Powietrze nawiewane z tego nawiewnika wypływa zawsze pionowo w dół. Rozprzestrzenianie się strumienia (średnica oddziaływania strumienia) zależy od różnicy temperatur między powietrzem nawiewanym a powietrzem w pomieszczeniu.

Nawiewniki stożkowe

w pomieszczeniach bardzo wysokich, a przede wszystkim w halach lakierniczych i remontowych obiektów lotniczych. Wysokość nawiewu powietrza w takich halach wynosi 20-26 m.

Strumień powietrza nawiewanego o ograniczonej turbulencji musi być stabilny, a zasięg strumienia musi być regulowany. Z tego powodu idea działania nawiewnika stożkowego jest zbliżona do działania nawiewnika radialnego - nawiewnik wyposażony jest w cylinder wewnętrzny służący do regulowania zasięgu strumienia powietrza, natomiast zewnętrzny cylinder i stożkowa część obudowy wykonane są z blachy perforowanej w celu wytwarzania strumienia mało turbulentnego.

Kierunek wypływu powietrza może być równocześnie poziomy, skośny i pionowy (w dół), a procentowy udział natężenia przepływu powietrza w poszczególnych kierunkach może być zmieniany. Trzy podstawowe fazy nawiewu powietrza przedstawiono na rys. 8.Rys. 8 Nawiewniki wyporowe stożkowe umieszczone w hali montażowej samolotów Nawiewniki laminarne

Nawiewniki laminarne przeznaczone są do organizacji wymiany powietrza i wypierania cząsteczek zanieczyszczeń oraz materiałów szkodliwych na pojedynczych (indywidualnych) miejscach pracy, montowane są powyżej strefy przebywania ludzi, na wysokości 2,2-2,5 m. Kierunek wypływu powietrza jest zawsze pionowy, zwrócony w dół. W ten sposób powietrze nawiewane wypiera substancje szkodliwe bezpośrednio z obszaru pracy w kierunku otworów wywiewnych usytuowanych w ścianie lub przy podłodze (albo w podłodze).

Kryteria doboru nawiewników wyporowych

-    obciążenie cieplne pomieszczenia,

-    wahania obciążenia cieplnego,

-    gęstość materiałów szkodliwych (lżejsze lub cięższe od powietrza w pomieszczeniu),

-    dyspozycyjna wysokość nawiewu,

-    możliwość podłączenia nawiewnika do kanału wentylacyjnego,
