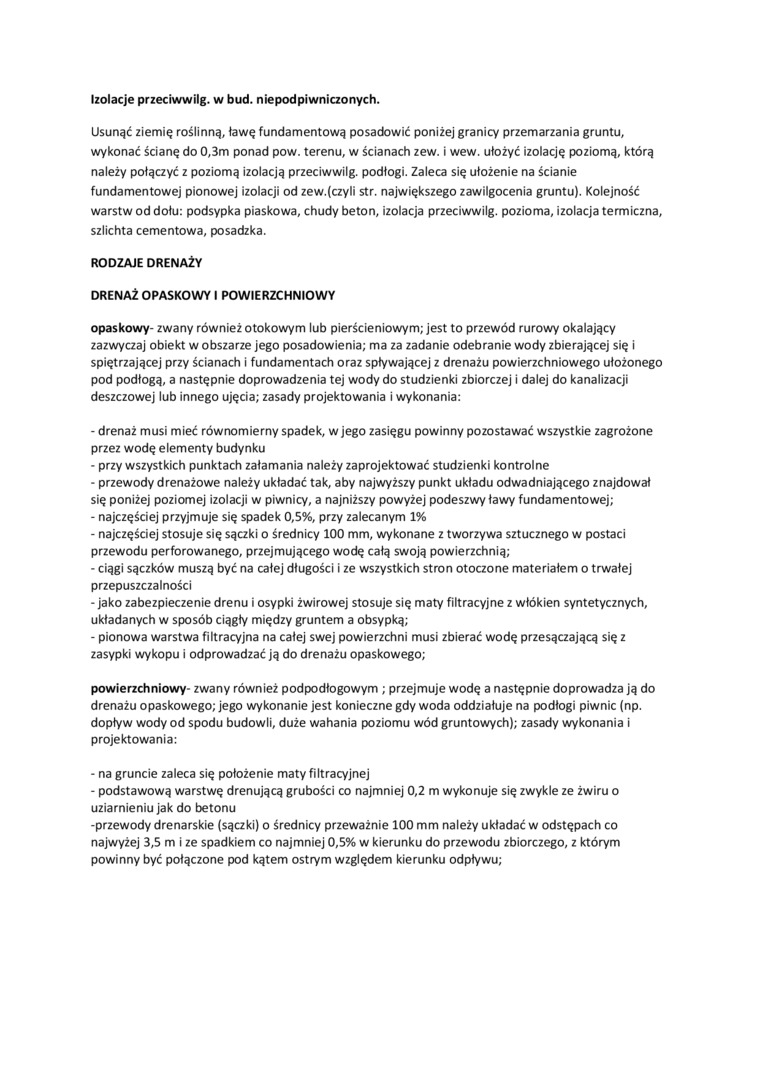

Izolacje przeciwwilg. w bud. niepodpiwniczonych.

Usunąć ziemię roślinną, ławę fundamentową posadowić poniżej granicy przemarzania gruntu, wykonać ścianę do 0,3m ponad pow. terenu, w ścianach zew. i wew. ułożyć izolację poziomą, którą należy połączyć z poziomą izolacją przeciwwilg. podłogi. Zaleca się ułożenie na ścianie fundamentowej pionowej izolacji od zew.fczyli str. największego zawilgocenia gruntu). Kolejność warstw od dołu: podsypka piaskowa, chudy beton, izolacja przeciwwilg. pozioma, izolacja termiczna, szlichta cementowa, posadzka.

RODZAJE DRENAŻY

DRENAŻ OPASKOWY I POWIERZCHNIOWY

opaskowy- zwany również otokowym lub pierścieniowym; jest to przewód rurowy okalający zazwyczaj obiekt w obszarze jego posadowienia; ma za zadanie odebranie wody zbierającej się i spiętrzającej przy ścianach i fundamentach oraz spływającej z drenażu powierzchniowego ułożonego pod podłogą, a następnie doprowadzenia tej wody do studzienki zbiorczej i dalej do kanalizacji deszczowej lub innego ujęcia; zasady projektowania i wykonania:

-    drenaż musi mieć równomierny spadek, w jego zasięgu powinny pozostawać wszystkie zagrożone przez wodę elementy budynku

-    przy wszystkich punktach załamania należy zaprojektować studzienki kontrolne

-    przewody drenażowe należy układać tak, aby najwyższy punkt układu odwadniającego znajdował się poniżej poziomej izolacji w piwnicy, a najniższy powyżej podeszwy ławy fundamentowej;

-    najczęściej przyjmuje się spadek 0,5%, przy zalecanym 1%

-    najczęściej stosuje się sączki o średnicy 100 mm, wykonane z tworzywa sztucznego w postaci przewodu perforowanego, przejmującego wodę całą swoją powierzchnią;

-    ciągi sączków muszą być na całej długości i ze wszystkich stron otoczone materiałem o trwałej przepuszczalności

-    jako zabezpieczenie drenu i osypki żwirowej stosuje się maty filtracyjne z włókien syntetycznych, układanych w sposób ciągły między gruntem a obsypką;

-    pionowa warstwa filtracyjna na całej swej powierzchni musi zbierać wodę przesączającą się z zasypki wykopu i odprowadzać ją do drenażu opaskowego;

powierzchniowy- zwany również podpodłogowym ; przejmuje wodę a następnie doprowadza ją do drenażu opaskowego; jego wykonanie jest konieczne gdy woda oddziałuje na podłogi piwnic (np. dopływ wody od spodu budowli, duże wahania poziomu wód gruntowych); zasady wykonania i projektowania:

-    na gruncie zaleca się położenie maty filtracyjnej

-    podstawową warstwę drenującą grubości co najmniej 0,2 m wykonuje się zwykle ze żwiru o uziarnieniu jak do betonu

-przewody drenarskie (sączki) o średnicy przeważnie 100 mm należy układać w odstępach co najwyżej 3,5 m i ze spadkiem co najmniej 0,5% w kierunku do przewodu zbiorczego, z którym powinny być połączone pod kątem ostrym względem kierunku odpływu;
