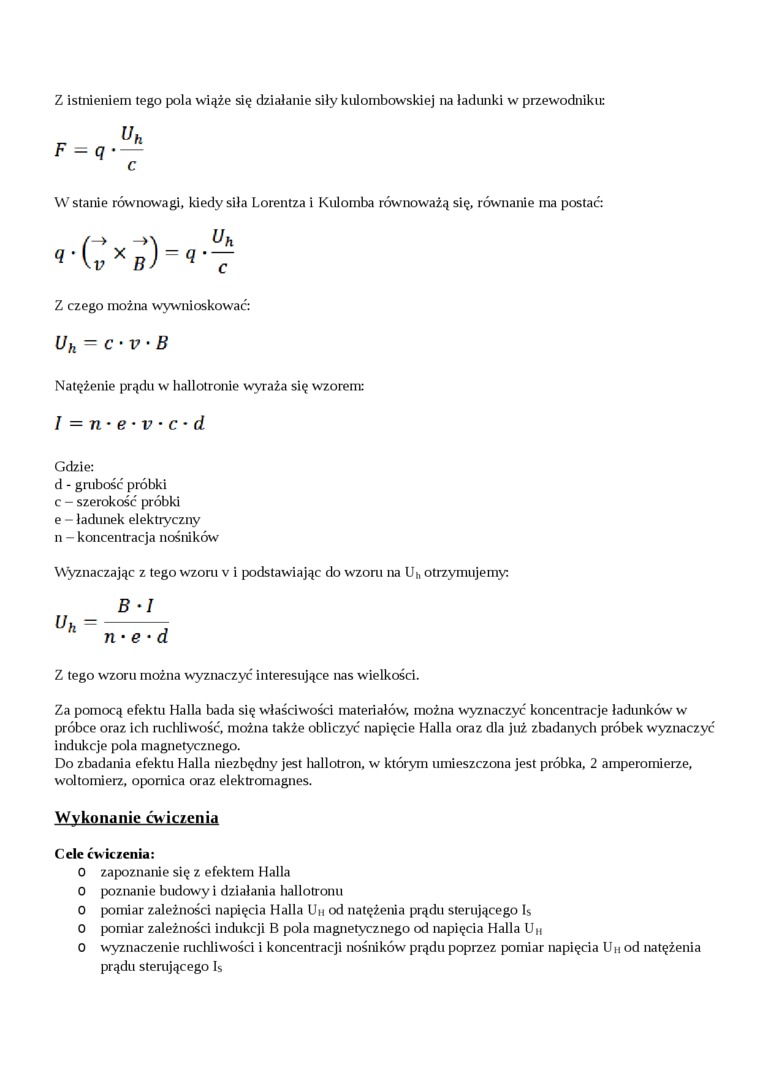

Z istnieniem tego pola wiąże się działanie siły kulombowskiej na ładunki w przewodniku:

Wstanie równowagi, kiedy siła Lorentza i Kulomba równoważą się, równanie ma postać:

Z czego można wywnioskować:

U_h = c • v • B

Natężenie prądu w hallotronie wyraża się wzorem:

/ = n • e • v • c • d

Gdzie:

d - grubość próbki c - szerokość próbki e - ładunek elektryczny n - koncentracja nośników

Wyznaczając z tego wzoru v i podstawiając do wzoru na Uh otrzymujemy:

B •/

Z tego wzoru można wyznaczyć interesujące nas wielkości.

Za pomocą efektu Halla bada się właściwości materiałów, można wyznaczyć koncentracje ładunków w próbce oraz ich ruchliwość, można także obliczyć napięcie Halla oraz dla już zbadanych próbek wyznaczyć indukcje pola magnetycznego.

Do zbadania efektu Halla niezbędny jest hallotron, w którym umieszczona jest próbka, 2 amperomierze, woltomierz, opornica oraz elektromagnes.

Wykonanie ćwiczenia

Cele ćwiczenia:

0 zapoznanie się z efektem Halla 0 poznanie budowy i działania hallotronu

0 pomiar zależności napięcia Halla Uh od natężenia prądu sterującego Is 0 pomiar zależności indukcji B pola magnetycznego od napięcia Halla U_H

0 wyznaczenie ruchliwości i koncentracji nośników prądu poprzez pomiar napięcia U h od natężenia prądu sterującego Is
